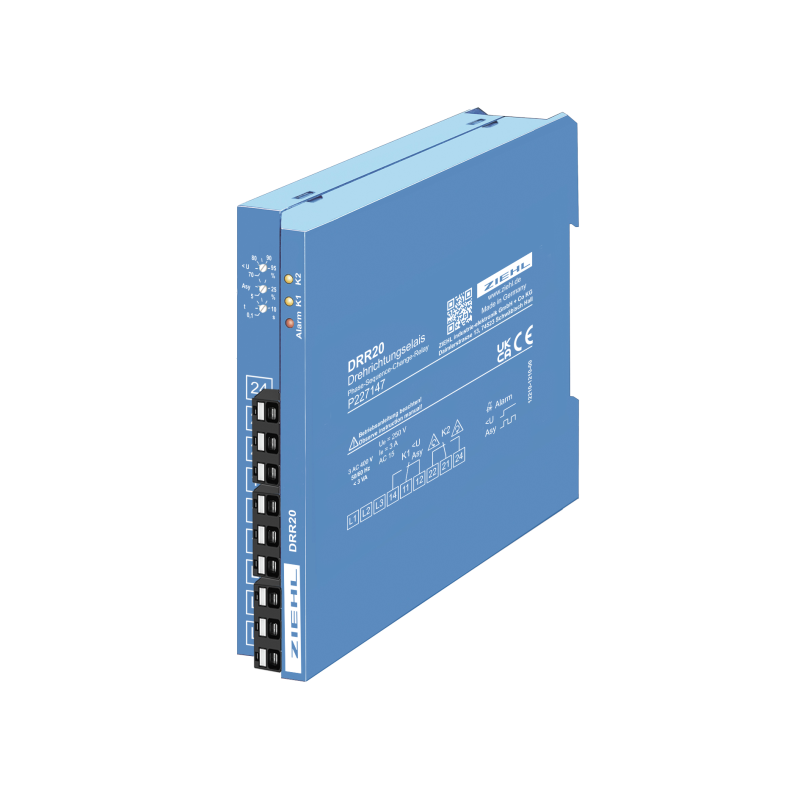

DRR20 - Релеј за промену фазе - P227147

<п>Релеји за промену редоследа фаза ДРР20 мери редослед фаза и пребацује – ако је потребно ротацију поља. На излазу (у овој апликацији спојите релеје К1 и К2 у серију) два контактора су повезана. Контактор на нормално отвореном контакту К2 пребацује фазе 1:1 без њихове промене, други (ненормално затворен контакт) мења 2 фазе.<п>Када се укључи са редоследом фаза у реду, релеј К2 се укључује. Са погрешном секвенцом фаза остаје ослобођен. Када се К2 промени, К1 се јавља. К1 такође први пушта. Ово осигурава да се ниједан погрешан контактор не може подићи ни под којим условима. Поред тога, ДРР20 надгледа три фазе за асиметрију и поднапон. Ако су границе прекорачене, К1 се искључује (односно не подиже) и штити прикључени мотор од оштећења. Уређај се такође може користити као монитор за поднапон, асиметрију или секвенцу фаза.<п>Апликације су машине и опрема која се користи на променљивим локацијама, нпр. на градилиштима. Пумпе, компресори и усисивачи увек<бр /> раде исправно и заштићени су од оштећења поднапоном или асиметријом.<ул><ли>аутоматска промена погрешне секвенце фаза када су погрешно повезани (доступна су 2 контактора)<ли>избегава се кретање уназад од мотора под напоном<ли>без укљученог прекидача К<ли>без укљученог прекидача. укључује када је редослед фаза исправан<ли>релеј К1 се укључује (после К2) када је симетрија и напон исправан<ли>3 ЛЕД диоде за стање релеја и грешке<ли>мерни напон 3 АЦ 400 В<ли>гранична асиметрија подесива 5…25 % подесива 5…25. %<ли>кашњење аларма подесиво 0,1…10 с (поднапон и асиметрија)<ли>није потребан напон напајања
