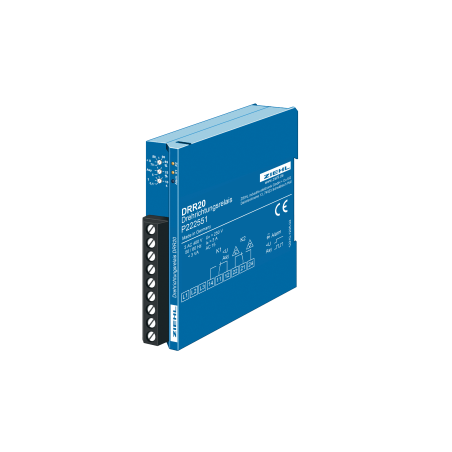

DRR20 - Реле изменения последовательности фаз - P227147

Реле изменения последовательности фаз DRR20 измеряют последовательность фаз и переключают - при необходимости чередование поля. На выходе (в этом приложении соедините реле K1 и K2 последовательно) подключены два контактора. Контактор на нормально разомкнутом контакте K2 переключает фазы 1:1, не меняя их, второй (на нормально замкнутом контакте) меняет 2 фазы.

При включении с правильной последовательностью фаз срабатывает реле K2. При неправильной последовательности фаз оно остается отпущенным. После переключения K2 срабатывает K1. K1 также отпускается первым. Это гарантирует, что никакой неправильный контактор не может быть схвачен ни при каких условиях. Кроме того, DRR20 контролирует три фазы на асимметрию и пониженное напряжение. При превышении предельных значений K1 отключается (соответственно, не срабатывает) и защищает подключенный двигатель от повреждения. Устройство также может использоваться в качестве монитора пониженного напряжения, асимметрии или чередования фаз.

Область применения — машины и оборудование, работающие в переменных местах, например, на строительных площадках. Насосы, компрессоры и пылесосы всегда
работают правильно и защищены от повреждений, вызванных пониженным напряжением или асимметрией.

• автоматическое изменение неправильной последовательности фаз при неправильном подключении (предусмотрено 2 контактора)
• избегается обратный ход двигателей
• отсутствие включения при асимметрии или пониженном напряжении
• реле К2 срабатывает при правильной последовательности фаз
• реле К1 срабатывает (после К2) при правильной симметрии и напряжении
• 3 светодиода для отображения состояния реле и ошибок
• измерение напряжения 3 AC 400 В
• регулируемая предельная асимметрия 5…25 %
• регулируемая предельная нижняя граница напряжения 70…95 %
• регулируемая задержка срабатывания сигнализации 0,1…10 с (пониженное напряжение и асимметрия)
• не требуется напряжение питания
