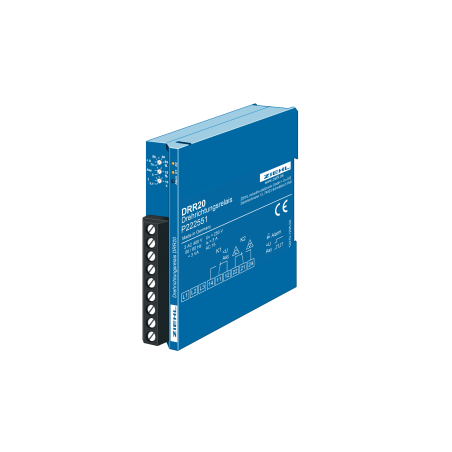

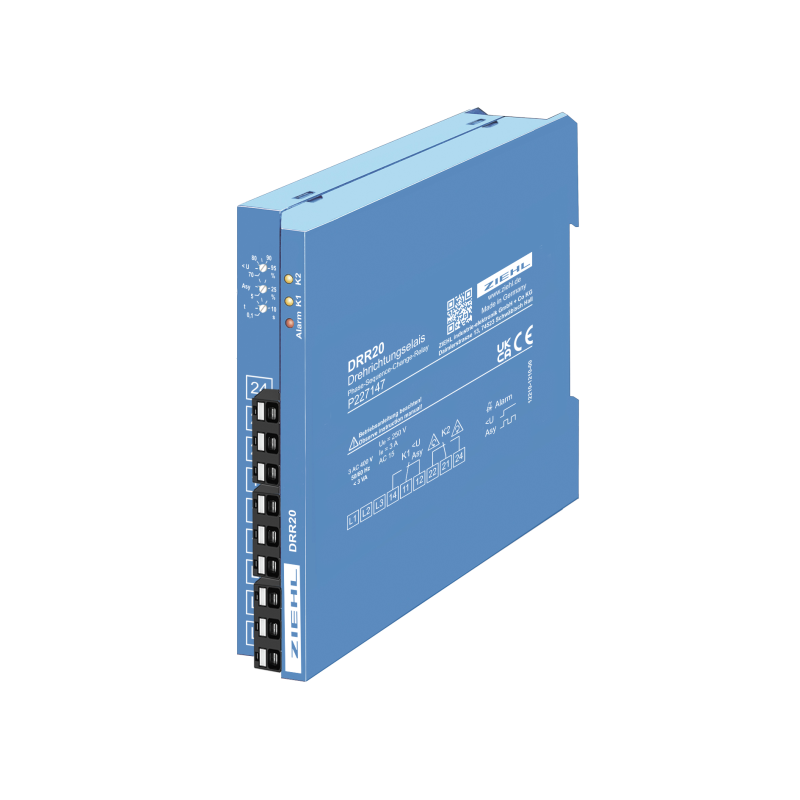

DRR20 - Relais à changement de séquence de phase - P227147

Les relais de changement de séquence de phases DRR20 mesurent la séquence des phases et commutent, si nécessaire, la rotation du champ. À la sortie (connectez les relais K1 et K2 en série dans cette application), deux contacteurs sont connectés. Le contacteur au contact normalement ouvert de K2 commute les phases 1:1 sans les changer, le second (au contact normalement fermé) change 2 phases.

Lors de la mise sous tension avec une séquence de phases correcte, le relais K2 s'active. En cas de séquence de phases incorrecte, il reste déclenché. Après la commutation de K2, K1 s'active. K1 s'active également en premier. Cela garantit qu'aucun contacteur incorrect ne peut être déclenché, quelles que soient les conditions. De plus, le DRR20 surveille les trois phases pour détecter toute asymétrie et sous-tension. Si les limites sont dépassées, K1 s'éteint (respectivement ne s'active pas) et protège le moteur connecté contre les dommages. L'appareil peut également être utilisé comme moniteur de sous-tension, d'asymétrie ou de séquence de phases.

Les applications sont des machines et des équipements qui fonctionnent à des endroits variables, par exemple sur des chantiers de construction. Les pompes, compresseurs et aspirateurs fonctionnent toujours correctement et sont protégés contre les dommages causés par une sous-tension ou une asymétrie.

• Changement automatique de l'ordre de phase incorrect en cas de connexion incorrecte (2 contacteurs fournis)
• Le moteur ne tourne pas à l'envers
• Pas de mise en marche en cas d'asymétrie ou de sous-tension
• Le relais K2 s'active lorsque l'ordre de phase est correct
• Le relais K1 s'active (après K2) lorsque la symétrie et la tension sont correctes
• 3 LED pour l'état des relais et les erreurs
• Tension de mesure 3 AC 400 V
• Asymétrie limite réglable 5…25 %
• Sous-tension limite réglable 70…95 %
• Temporisation d'alarme réglable 0,1…10 s (sous-tension et asymétrie)
• Non Tension d'alimentation requise
