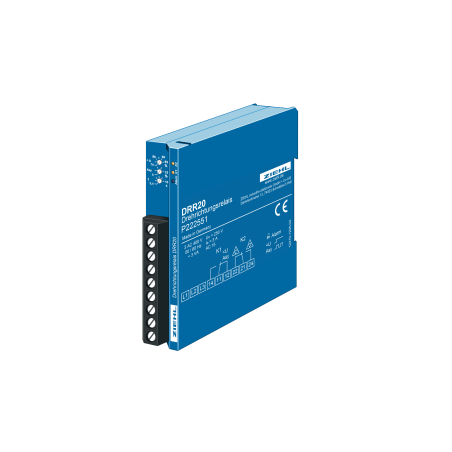

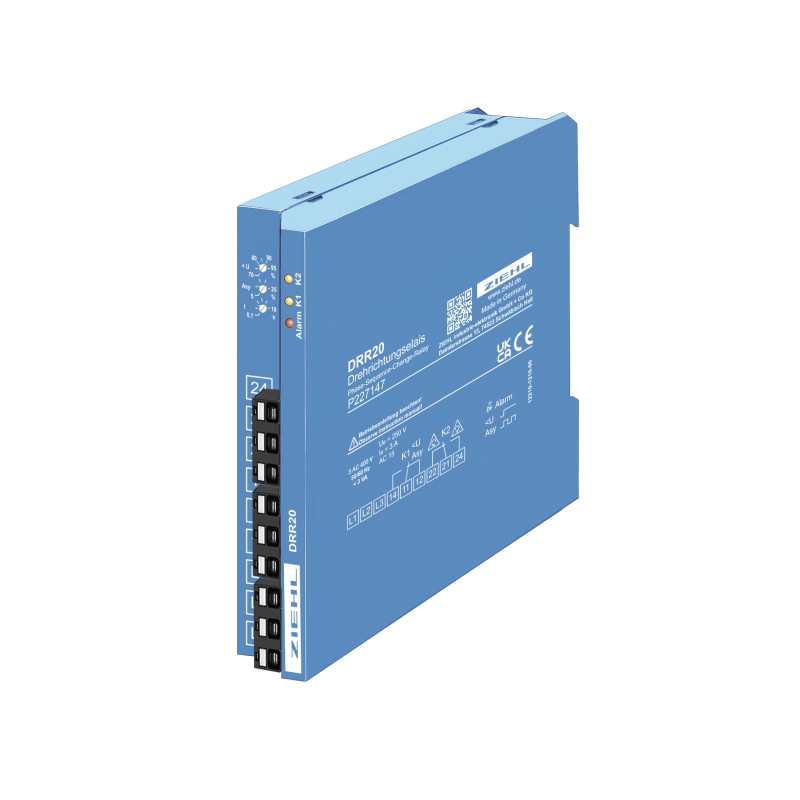

DRR20 - Relé de cambio de secuencia de fase - P227147

Los relés de cambio de secuencia de fase DRR20 miden la secuencia de las fases y conmutan, si es necesario, la rotación del campo. En la salida (en esta aplicación, conecte los relés K1 y K2 en serie). El contactor en el contacto normalmente abierto de K2 conmuta las fases 1:1 sin cambiarlas, el segundo (en el contacto normalmente cerrado) cambia 2 fases. Al encender con secuencia de fases correcta, el relé K2 se activa. Con una secuencia de fases incorrecta, permanece liberado. Después de que K2 haya conmutado, K1 se activa. K1 también se libera primero. Esto asegura que ningún contactor incorrecto pueda ser activado bajo ninguna condición. Además, el DRR20 monitorea las tres fases para detectar asimetría y subtensión. Si se superan los límites, el K1 se apaga (no arranca) y protege el motor conectado contra daños. El dispositivo también se puede utilizar como monitor de subtensión, asimetría o secuencia de fase.

Las aplicaciones son máquinas y equipos que se operan en ubicaciones variables, por ejemplo, en obras de construcción. Las bombas, compresores y aspiradoras siempre funcionan correctamente y están protegidas contra daños por subtensión o asimetría.

• Cambio automático de secuencia de fase incorrecta cuando se conecta incorrectamente (2 contactores proporcionados)
• Se evita el retroceso de los motores
• No se enciende en asimetría o subtensión
• El relé K2 se activa cuando la secuencia de fase es correcta
• El relé K1 se activa (después de K2) cuando la simetría y la tensión son correctas
• 3 LED para estado de relés y errores
• Tensión de medición 3 CA 400 V
• Límite de asimetría ajustable 5…25 %
• Límite de subtensión ajustable 70…95 %
• Retardo de alarma ajustable 0,1…10 s (subtensión y asimetría)
• no requiere tensión de alimentación
