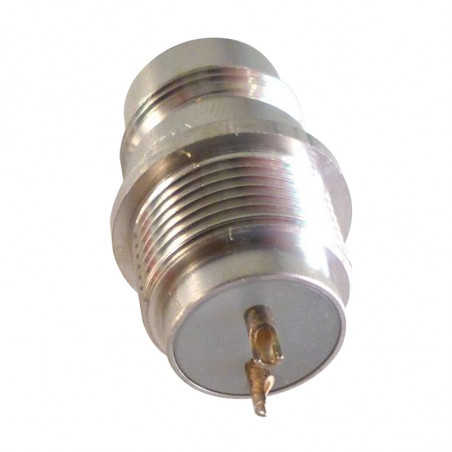

Conectores bipolares concéntricos
Conectores bipolares concéntricos

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Radiall

Conectores bipolares concéntricos

Conectores bipolares HN2 (Serie TWINAX)

Conexiones coaxiales estándar con cierre roscado. Para transmisión de datos donde se requieren buenas propiedades eléctricas y mecánicas.

Datos técnicos:

Estándar americano:
MIL-C-3655 B
Impedancia:
95 Ω
Frecuencia de operación:
0-500 MHz
Tensión de prueba:
500 Vrms
Temperatura de operación:
- 50 °C a 125 °C
Piezas metálicas:
Marrón, latón
Juntas:
Silicona
N.º de fabricante Descripción
Conectores bipolares HN2 (serie TWINAX) R 606 008 280

R 616 008 280

Conector de cable
(IBM n.° 7 362 229)
para engarce,
Ø 8,3 mm

R 616 008 000 W

Conector de cable
 como el anterior,
pero con terminales soldados

Conectores bipolares HN2 (serie TWINAX) R 616 549 000

R 616 549 000 W

Conector de panel
Montaje pasante
(IBM n.° 7 362 179)
Conectores bipolares HN2 (serie TWINAX) R 616 705 000

R 616 705 000 W
Adaptador de zócalo a zócalo
(IBM n.° 7 362 230)

Conectores bipolares BR2

Conectores con cierre de bayoneta para cables blindados de dos conductores. No se puede sustituir por un dispositivo mecánico.

Datos técnicos:

Tensión de prueba:
1500 V 50 Hz
Material
Capacidad de corriente:
máx. 3,5 A
Componentes eléctricos:
Bronce de berilio
Resistencia de contacto:
< 1 mΩ a 1 A
Partes metálicas:
Latón niquelado
Capacitancia a 1 MHz:
Aislamiento:
Poliamida y ftalato de alilo
entre pines
<1.3 pF
entre el pin y la tierra
< 3,2 pF
Junta:
Neopreno
Rango de temperatura:
- 40 °C a 100 °C

N.º de fabricante Descripción

Conectores bipolares BR2 R 605 005 000

R 605 005 000 W
Conector de cable
máx. 5,5 mm de diámetro
Conectores bipolares BR2 R 605 004 000

R 605 004 000 W

Conector de cable
máx. 4,5 mm de diámetro

R 605 400 000 W

Conector de cable
con collar cuadrado
Conectores bipolares BR2 R 606 550 000

R 605 550 000 W

Conector hembra para cable
para montaje en orificio de Ø 9,5 mm
