Hersteller: Radiall

Konzentrische bipolare Anschlüsse

Złącza dwubiegunowe HN2 (seria TWINAX)

Połączenia koncentryczne standardowe z zamknięciem gwintowym. Do przesyłania danych, gdzie wymagane są jednocześnie dobre własności elektryczne i mechaniczne.



Dane techniczne:

Norma amerykańska:
MIL-C-3655 B
Impedancja falowa:
95 Ω
Częstotliwość robocza:
0-500 MHz
Napięcie probiercze:
500Vrms
Temperatura robocza:
- 50°C do 125°C
Części metalowe:
brąz, mosiądz
Uszczelki:
silikon
  Nr producenta Opis
Złącza dwubiegunowe HN2 (seria TWINAX) R 606 008 280

R 616 008 280

Wtyk na kabel
(Nr IBM 7 362 229)
do zaciskania,
Ø 8,3mm

R 616 008 000 W

Wtyk na kabel
jak wyżej,
ale wyprowadzenia lutowane
Złącza dwubiegunowe HN2 (seria TWINAX) R 616 549 000

R 616 549 000 W

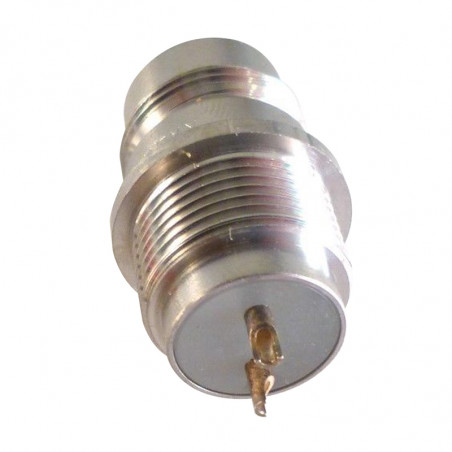

Gniazdo na panel
montaż w otworze
(Nr IBM 7 362 179)
Złącza dwubiegunowe HN2 (seria TWINAX) R 616 705 000

R 616 705 000 W
Złącze przejściowe
gniazdo - gniazdo
(Nr IBM 7 362 230)


Złącza dwubiegunowe BR2

Złącza z zamkiem bagnetowym do kabli dwużyłowych ekranowanych. Niemożliwa wymiana przez urządzenie mechaniczne.

Dane techniczne:

Napięcie probiercze:
1500V 50 Hz
Materiał

Obciążalność prądowa:
max 3,5 A
części elektryczne:
brąz berylowy
Oporność styków:
< 1 mΩ przy 1A
części metalowe:

mosiądz niklowany
Pojemność przy 1 MHz:

Izolacja:
poliamid i ftalan allilu
między kołkami
< 1,3 pF

między kołkiem i masą
< 3,2 pF
Uszczelka:
neoprena
Zakres temperatury:
- 40°C do 100°C


  Nr producenta Opis

Złącza dwubiegunowe BR2 R 605 005 000

R 605 005 000 W
Wtyk na kabel
max. 5,5mm Ø
 Złącza dwubiegunowe BR2 R 605 004 000

R 605 004 000 W
Wtyk na kabel
max. 4,5mm Ø

R 605 400 000 W
Gniazdo na kabel
z kwadratowym kołnierzem
 Złącza dwubiegunowe BR2 R 606 550 000

R 605 550 000 W

Gniazdo na kabel
do montażu w otworzeotwór Ø 9,5mm
