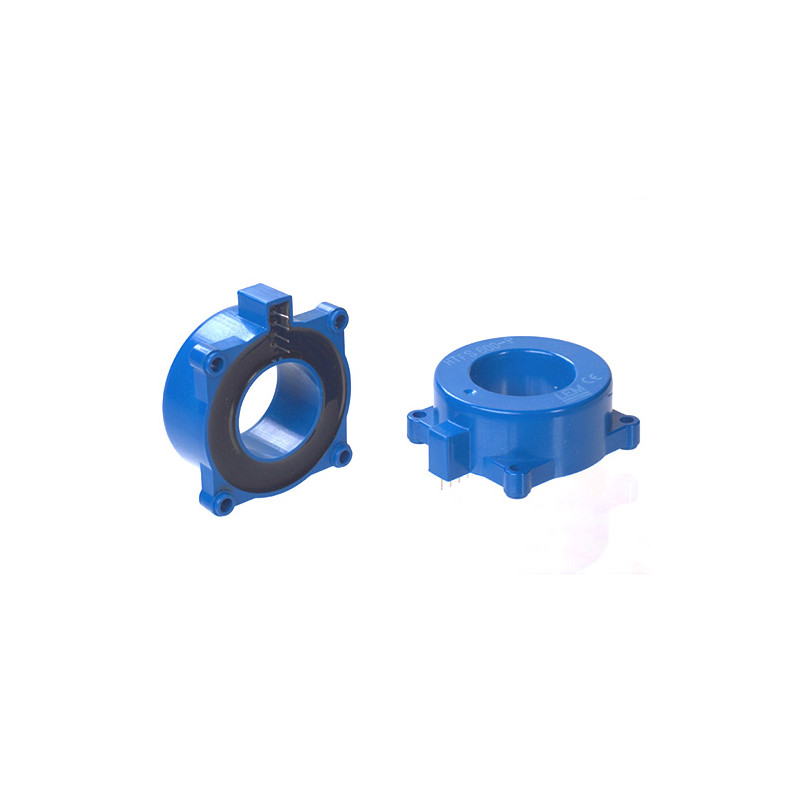

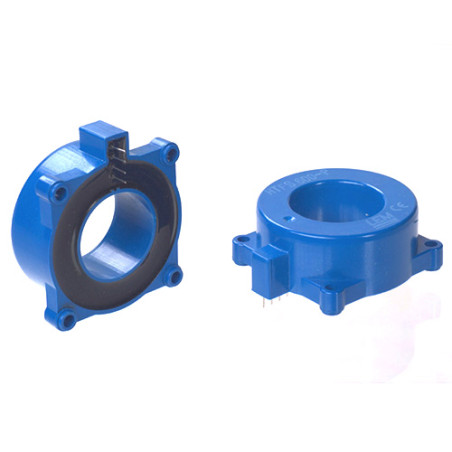

Transductor de corriente HTFS 600-P
Transductor de corriente HTFS 600-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HTFS 600-P

  • HTFS 600-P
  • Precisión 1
  • Corriente nominal (A) 600
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Sistemas de accionamiento/alimentación para automoción/energías renovables/máquinas de soldar
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 240
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto
Descripción:

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:

  • Medición basada en el efecto Hall
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Bajo consumo de energía
  • Alimentación única de +5 V
  • Carcasa de plástico aislante conforme a UL 94-V0
  • Montaje con tuercas y tornillos M3
  • TA = -40…105 °C
  • Reducido tamaño para ahorrar espacio
  • Un solo diseño para una amplia gama de corrientes nominales
  • Alta inmunidad a interferencias externas
  • Uref Entrada/Salida

Aplicaciones:

  • Accionamientos para carretillas elevadoras
  • Variadores de velocidad CA
  • Convertidores estáticos para accionamientos de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

ParámetroValor
Corriente primaria nominal RMS (IPN)±600 A
Rango de medición de corriente primaria (IPM)±900 A
Voltaje de salida (analógico)para Ipn: Uref ±(1,25 IP/IPN)
Para IP=0: Uref ±0,025
Voltaje de referenciaVoltaje de salida1/2 U_C ±0,025 V
Impedancia de salida UrefTípica 200 Ω
Impedancia de carga Uref≥ 200 kΩ
Resistencia interna de salida< 5 Ω
Resistencia de carga≥ 2 kΩ
Tensión de alimentación (±5 %) UC5 V
Consumo de corriente19 mA
Error en la corriente primaria Ipn y temperatura TA = 25 °C≤ ±1 %
Respuesta en frecuencia (-3 dB)CC…240 kHz
Temperatura de funcionamiento-40÷105 °C
Temperatura de almacenamiento-40÷105 °C
Peso60 g
