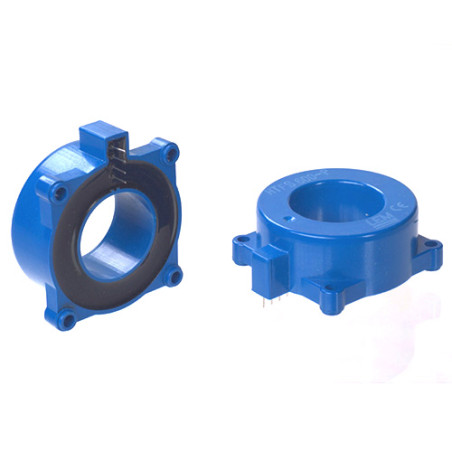

Stromwandler HTFS 600-P
Stromwandler HTFS 600-P

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HTFS 600-P

  • HTFS 600-P
  • Genauigkeit 1
  • Nennstrom (A) 600
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißmaschinen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 240
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung:

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale:

  • Messung basierend auf dem Hall-Effekt
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Geringer Stromverbrauch
  • Einzelne +5-V-Stromversorgung
  • Isolierendes Kunststoffgehäuse gemäß UL 94-V0
  • Montage mit M3-Muttern und -Schrauben
  • TA = -40…105 °C
  • Kompakte Bauweise für platzsparende Installation
  • Nur ein Design für einen breiten Nennstrombereich
  • Hohe Störfestigkeit (extern)
  • Uref EIN/AUS

Anwendungen:

  • Gabelstaplerantriebe
  • Drehzahlumrichter
  • Statische Umrichter für Gleichstrommotorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Stromversorgungen für Schweißanwendungen

Technische Daten:

ParameterWert
Nennstrom (Effektivwert) Primärstrom (IPN)±600 A
Messbereich Primärstrom (IPM)±900A
Ausgangsspannung (analog)für Ipn: Uref±(1,25 IP/IPN)
Für IP=0: Uref±0,025
ReferenzspannungAusgangsspannung1/2 U_C±0,025 V
Uref-AusgangsimpedanzTypisch 200 Ω
Uref-Lastimpedanz≥ 200 kΩ
Ausgangsinnenwiderstand< 5 Ω
Lastwiderstand≥ 2 kΩ
Versorgungsspannung (±5 %) UC5 V
Stromaufnahme19 mA
Fehler bei Primärstrom Ipn und Temperatur TA = 25 °C≤ ±1 %
Frequenzgang (-3 dB)DC…240 kHz
Betriebstemperatur-40 bis 105 °C
Lagertemperatur-40 bis 105 °C
Gewicht60 g
