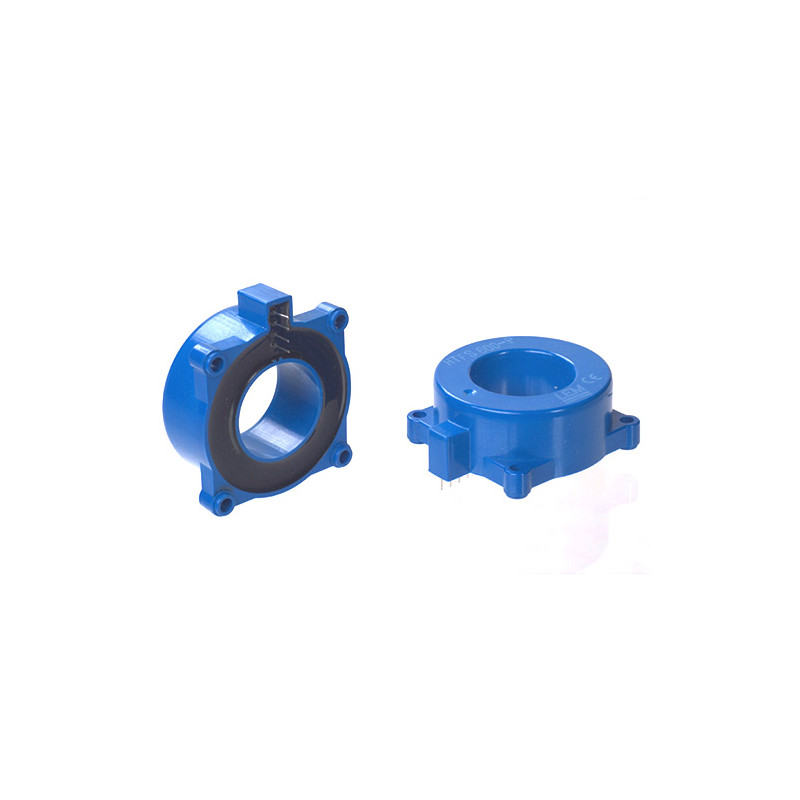

Transducteur de courant HTFS 600-P
Transducteur de courant HTFS 600-P

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HTFS 600-P

  • HTFS 600-P
  • Précision 1
  • Courant nominal (A) 600
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Systèmes d'entraînement automobile / Alimentations électriques / Énergies renouvelables / Machines à souder
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 240
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description :

Conçu pour la mesure de courants électroniques : continus, alternatifs, pulsés, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales :

  • Mesure basée sur l’effet Hall
  • Isolation galvanique entre les circuits primaire et secondaire
  • Faible consommation d’énergie
  • Alimentation unique de +5 V
  • Boîtier isolant en plastique conforme à la norme UL 94-V0
  • Fixation par écrous et vis M3
  • TA = -40…105 °C
  • Format compact pour un gain de place
  • Un seul modèle pour une large gamme de courants nominaux
  • Haute immunité aux interférences externes
  • Uref Entrée/Sortie

Applications :

  • Variateurs de vitesse pour chariots élévateurs
  • Variateurs de vitesse CA
  • Convertisseurs statiques pour variateurs de vitesse de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage

Caractéristiques techniques :

ParamètreValeur
Courant efficace primaire nominal (IPN)±600 A
Mesure du courant primaire Plage (IPM)±900 A
Tension de sortie (analogique)pour IPn : Uref ± (1,25 IP/IPN)
Pour IP=0 : Uref ±0,025 V
Tension de référenceTension de sortie1/2 U_C ±0,025 V
Impédance de sortie Uref200 Ω typique
Impédance de charge Uref≥ 200 kΩ
Résistance interne de sortie< 5 Ω
Résistance de charge≥ 2 kΩ
Tension d'alimentation (±5 %) UC5 V
Consommation de courant19 mA
Erreur au courant primaire Ipn et à la température TA = 25 °C≤ ±1 %
Réponse en fréquence (-3 dB)CC…240 kHz
Température de fonctionnement-40 à 105 °C
Température de stockage-40 à 105 °C
Poids60 g
