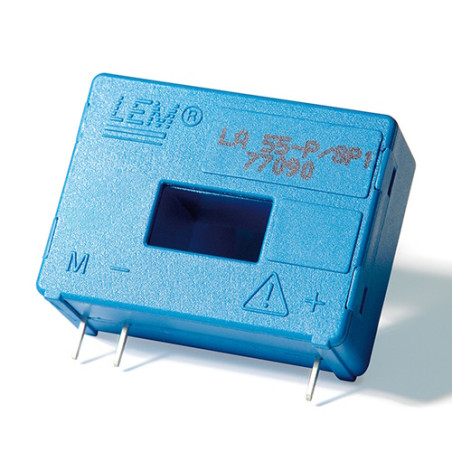

Transductor de corriente LA 55-P
Transductor de corriente LA 55-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente LA 55-P

  • LA 55-P
  • Precisión 0.65
  • Corriente nominal (A) 50
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±12…15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 200
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено
Transductor de corriente LA 55-NP Foto: No hay foto disponible Descripción: Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario. Características principales:
  • Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall Carcasa de plástico aislada según UL 94-V0 Excelente precisión Muy buena linealidad Baja deriva de temperatura Tiempo de respuesta optimizado Amplio ancho de banda de transferencia Sin pérdidas de inserción Alta inmunidad a interferencias externas Capacidad de corriente Sobrecarga

Aplicaciones:

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

Parámetro Valor
Corriente primaria nominal RMS 50 A
Rango de medición de corriente primaria 0…±70 A
Medición de resistencia a: TA=70 °C TA=85 °C
RM mín. RM máx. RM mín. RM máx.
±12 V ±50 A máx. 10 Ω 100 Ω 60 Ω 95 Ω
±70 A máx. 10 Ω 50 Ω 60 Ω 60 Ω
±15 V ±50 A máx. 50 Ω 160 Ω 135 Ω 155 Ω
±70 A máx. 50 Ω 90 Ω 135 Ω 135 Ω
Corriente secundaria nominal RMS 50 mA
Relación del turbotransformador 1:2000
Tensión de alimentación (±5%) ±12…15 V
Consumo de corriente a ±15 V 10 + ISmA
Error en IPN, TA=25 °C ±15 V (±5%) ±0,65%
±12…15 V (±5%) ±0,90%
Respuesta en frecuencia (-1 dB) CC…200 kHz
Temperatura de funcionamiento -40÷85 °C
Temperatura de almacenamiento -40÷90 °C
Resistencia del devanado secundario a: TA=70 °C 80 Ω
TA=85 °C 85 Ω
Peso 18 g
Menos
Lee mas
118,08 PLN
118,08 PLN Precio bruto / uds.
96,00 PLN Precio neto / pz.
Impuestos incluidos
Disponibilidad: Disponible Cantidad, piezas: 30
1 - 2 días hábiles Tiempo estimado de entrega / cumplimiento del pedido. El tiempo de cumplimiento del pedido depende de las capacidades de producción.
