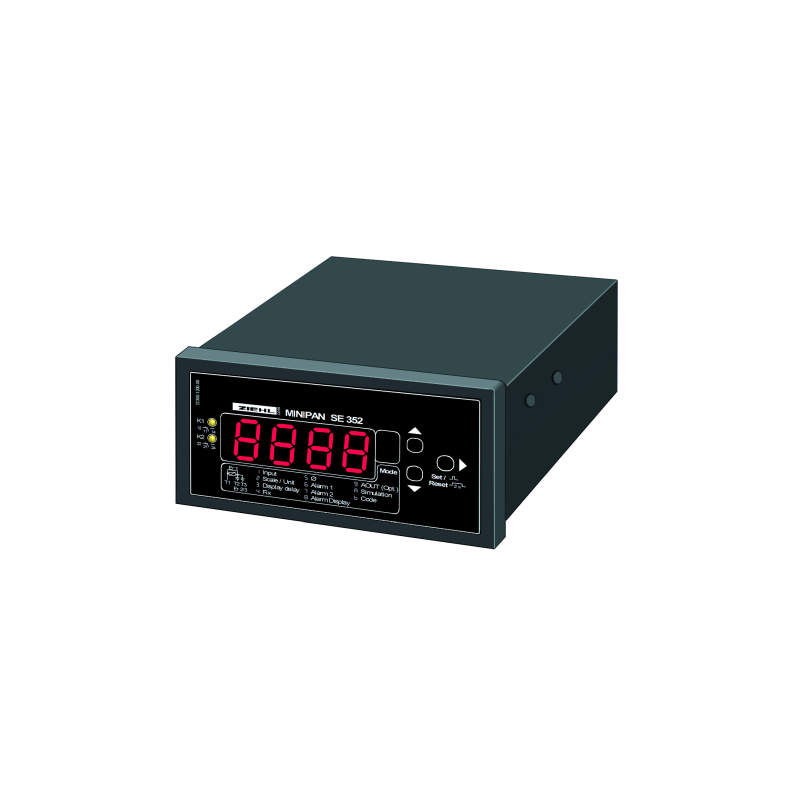

MINIPANSE352 - Instrumento universal - D440110

Con su pantalla de 4 dígitos y 14 mm de alto, los medidores de panel digitales de la serie MINIPAN SE 352 permiten la visualización precisa de diferentes valores en el rango de -1999 ... +9999. Las entradas de medición de CA (verdadero valor eficaz), corriente y voltaje de CC, y la medición de resistencia y temperaturas con varios sensores se combinan en un solo instrumento. Dos puntos de conmutación programables permiten aplicaciones como interruptor de límite o controlador de 2 o 3 puntos.

Con EasyLimit, los puntos de conmutación se pueden configurar fácilmente. Otros parámetros se bloquean y, por lo tanto, se protegen de la manipulación no intencionada.

Con su salida analógica, es adicional a un transductor de medición. El usuario puede programar fácilmente la pantalla (p. ej. entrada CC 4-20 mA / pantalla 0-350,0 m/s o 0...200 O / 0...3000 mm o CA 0-5 A / 0-400,0 A). Además, la fuente de alimentación universal integrada CA/CC de 24-240 V la hace aún más versátil.

• Temperatura
  • Pt 100 (RTD), Pt 1000, KTY 83 y KTY 84 en conexión de 2 o 3 hilos
  • Termopares tipo B, E, J, K, L, N, R, S, T
  • Rango de medición –170 ... +1820 °C
  • Resolución 0,1 °C (hasta 999,9 C)
  • Visualización en °C o °F
• Entradas de medición CA/CC
  • 300 mV para medir corriente con shunt externo
  • 1 y 5 A para medición directa de corriente (o CA con shunt externo) transformador)
  • 500 V
  • 10 V para señales estándar
  • 20 mA para señales estándar
  • Medición de CA TrueRMS
• Medición de resistencia
  • Rangos 0...500 O, 0...30 kO
• Fácil programación con 3 botones y pantalla de apoyo
  • Pantalla (cero, escala completa, punto decimal)
  • 2 puntos de conmutación con histéresis y retrasos
  • EasyLimit para una fácil configuración de alarmas
  • Conmutación con reinicio automático o enclavamiento
  • Contactos MÍN/MÁX o modo de corriente de operación/cerrado de relés
  • Almacenamiento de valores MÍN y MÁX
  • Promedio de múltiples mediciones
  • Simulación de operación
  • Bloqueo de código contra manipulación de Ajustes
• Salidas: 2 contactos de conmutación sin potencial (CO)
• Tensión de alimentación para transductor de medida externo: 4-20 mA
• Incluye adhesivo con diferentes unidades de medida
• Terminales enchufables
• Dimensiones de montaje: 48 x 96 mm
• Frontal a prueba de salpicaduras IP54
• Tensión de alimentación: CA/CC 24-240 V
• Salida analógica: 4...20 mA (aislada con alimentación externa)
