Producent: ZIEHL

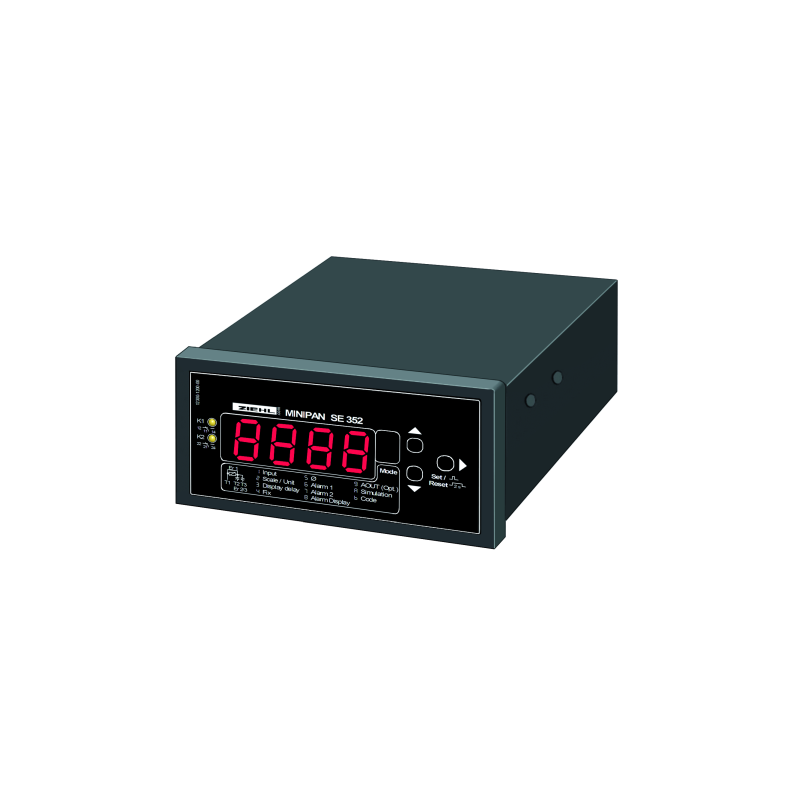

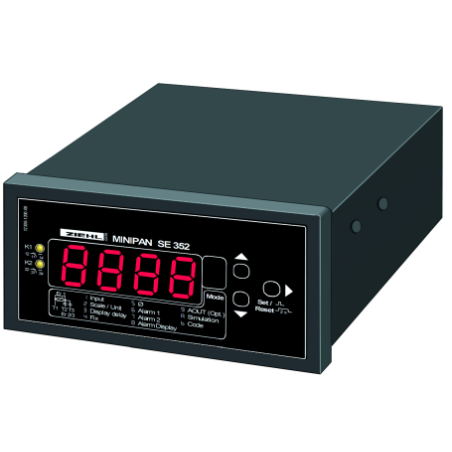

MINIPANSE352 - Uniwersalny przyrząd - D440110

  • D440110
  • Typ produktu Cyfrowe mierniki panelowe
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Montaż panelowy
  • Funkcja wyjścia Wyjścia analogowe 0/4-20 mA, 0-10 V, Wyjścia/Przekaźniki
  • Wartość mierzona Rezystancja/przewodność, Wejście pomiarowe inny czujnik temperatury, Sygnały standardowe 0/4-20 mA, 0-10 V, Napięcie, Pomiar prądu, Pt 100

Dzięki 4-cyfrowemu wyświetlaczowi o wysokości 14 mm cyfrowe mierniki panelowe serii MINIPAN SE 352 umożliwiają dokładne wyświetlanie różnych wartości w zakresie od -1999 do +9999. W jednym urządzeniu połączono wejścia pomiarowe AC (True RMS), prądu i napięcia stałego oraz pomiar rezystancji i temperatury za pomocą różnych czujników. Dwa programowalne punkty przełączania umożliwiają zastosowanie jako wyłącznik krańcowy lub regulator 2- lub 3-punktowy.

Za pomocą EasyLimit punkty przełączania można łatwo ustawić. Inne parametry są blokowane, co chroni je przed niezamierzoną manipulacją.

Dzięki wyjściu analogowemu jest on dodatkowo przetwornikiem pomiarowym. Wyświetlacz może być łatwo programowany przez użytkownika (np. wejście DC 4-20 mA / wyświetlanie 0-350,0 m/s lub 0...200 O / 0...3000 mm lub AC 0-5 A / 0-400,0 A). Ponadto wbudowany uniwersalny zasilacz AC/DC 24-240 V sprawia, że ​​jest on jeszcze bardziej wszechstronny.

  • Temperatura
    • Pt 100 (RTD), Pt 1000, KTY 83 i KTY 84 w połączeniu 2- lub 3-przewodowym
    • Termopary typu B, E, J, K, L, N, R, S, T
    • Zakres pomiaru –170 ... +1820 °C
    • Rozdzielczość 0,1 °C (do 999,9 C)
    • Wyświetlacz w °C lub °F
  • Wejścia pomiarowe AC/DC
    • 300 mV do pomiaru prądu z zewnętrznym bocznikiem
    • 1 i 5 A do bezpośredniego pomiaru prądu (lub AC z zewnętrzny transformator)
    • 500 V
    • 10 V dla sygnałów standardowych
    • 20 mA dla sygnałów standardowych
    • Pomiar prądu przemiennego TrueRMS
  • Pomiar rezystancji
    • Zakresy 0...500 O, 0...30 kO
  • Łatwe programowanie za pomocą 3 przycisków i wyświetlacza
    • Wyświetlacz (zero, pełna skala, punkt dziesiętny)
    • 2 punkty przełączania z histerezą i opóźnieniami
    • EasyLimit do łatwego ustawiania alarmów
    • Przełączanie z automatycznym resetowaniem lub blokadą
    • Styki MIN/MAX lub tryb pracy/zamknięcia przekaźników
    • Przechowywanie wartości MIN i MAX
    • Średnia z wielu pomiarów
    • Symulacja obsługa
    • Blokada kodowa zabezpieczająca przed manipulacją ustawieniami
  • Wyjścia 2 bezpotencjałowe styki przełączne (co)
  • Napięcie zasilania zewnętrznego przetwornika pomiarowego 4-20 mA
  • Naklejka z różnymi jednostkami pomiarowymi w zestawie
  • Zaciski wtykowe
  • Wymiary montażowe 48 x 96 mm
  • Przednia strona bryzgoszczelna IP54
  • Napięcie zasilania AC/DC 24-240 V
  • Wyjście analogowe 4...20 mA (izolowane przy zasilaniu zewnętrznym)
