Hersteller: ZIEHL

MINIPANSE352 - Universalinstrument - D440110

  • D440110
  • Produkttyp Motor IP54, Elektronik IP20 / je nach Montage und Lage
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Aluminium. Gehäuse mit Erdungsöse für M4 x 8 (Torx) Schraube. 48V Version, Schrauben inklusive.
  • Ausgangsfunktion Analogausgänge 0/4-20 mA, 0-10 V, Ausgänge/Relais
  • Gemessener Wert Widerstand/Leitfähigkeit, Messeingang anderer Temperatursensor, Normsignale 0/4-20 mA, 0-10 V, Spannung, Strommessung, Pt 100

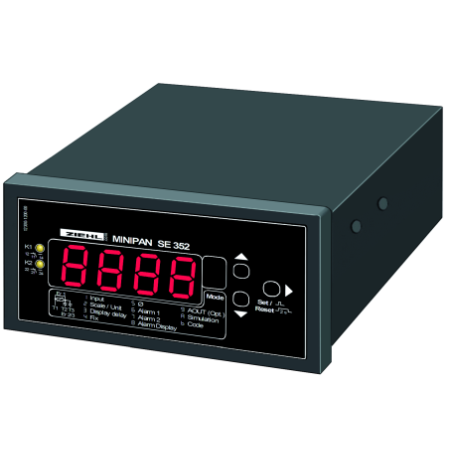

Digitale Panelmeter der MINIPAN SE 352-Serie ermöglichen mit ihrem 4-stelligen, 14 mm hohen Display die genaue Anzeige verschiedener Werte im Bereich -1999 ... +9999. Messeingänge AC (True RMS), DC Strom und Spannung sowie Widerstands- und Temperaturmessung mit verschiedenen Sensoren sind in einem Gerät vereint. Zwei programmierbare Schaltpunkte ermöglichen den Einsatz als Grenzwertschalter oder 2- bzw. 3-Punkt-Regler.

Mit EasyLimit lassen sich die Schaltpunkte einfach einstellen. Andere Parameter sind gesperrt und so vor unbeabsichtigter Manipulation geschützt.

Mit seinem analogen Ausgang ist es zusätzlich ein Messumformer. Die Anzeige kann vom Benutzer einfach programmiert werden (z. B. Eingang DC 4-20 mA / Anzeige 0-350,0 m/s oder 0...200 O / 0...3000 mm oder AC 0-5 A / 0-400,0 A). Das eingebaute Universal-Netzteil AC/DC 24-240 V macht es zusätzlich vielseitig einsetzbar.

  • Temperatur
    • Pt 100 (RTD), Pt 1000, KTY 83 und KTY 84 in 2- oder 3-Leiter-Anschluss
    • Thermoelemente Typ B, E, J, K, L, N, R, S, T
    • Messbereich –170 ... +1820 °C
    • Auflösung 0,1 °C (bis 999,9 C)
    • Anzeige in °C oder °F
  • AC/DC-Messeingänge
    • 300 mV zur Strommessung mit externem Shunt
    • 1 und 5 A zur direkten Strommessung (oder AC mit externem Transformator)
    • 500 V
    • 10 V für Standardsignale
    • 20 mA für Standardsignale
    • AC-Messung TrueRMS
  • Widerstandsmessung
    • Bereiche 0...500 O, 0...30 kO
  • Einfache Programmierung mit 3 Tasten und unterstützendem Display
    • Anzeige (Null, Vollausschlag, Dezimalpunkt)
    • 2 Schaltpunkte mit Hysterese und Verzögerungen
    • EasyLimit zum einfachen Einstellen von Alarmen
    • Schaltung mit automatischer Rückstellung oder verriegelt
    • MIN/MAX-Kontakte oder Arbeits-/Ruhestrommodus von Relais
    • Speicherung von MIN- und MAX-Werten
    • Mittelwertbildung aus mehreren Messungen
    • Betriebssimulation
    • Codeschloss gegen Manipulation Einstellungen
  • Ausgänge: 2 potentialfreie Wechslerkontakte (CO)
  • Versorgungsspannung für externen Messumformer 4-20 mA
  • Aufkleber mit verschiedenen Messeinheiten im Lieferumfang enthalten
  • Anschlüsse steckbar
  • Einbaumaße 48 x 96 mm
  • Frontseitig spritzwassergeschützt IP54
  • Versorgungsspannung AC/DC 24-240 V
  • Analogausgang 4...20 mA (isoliert bei externer Versorgung)
