Fabricante: Artidor

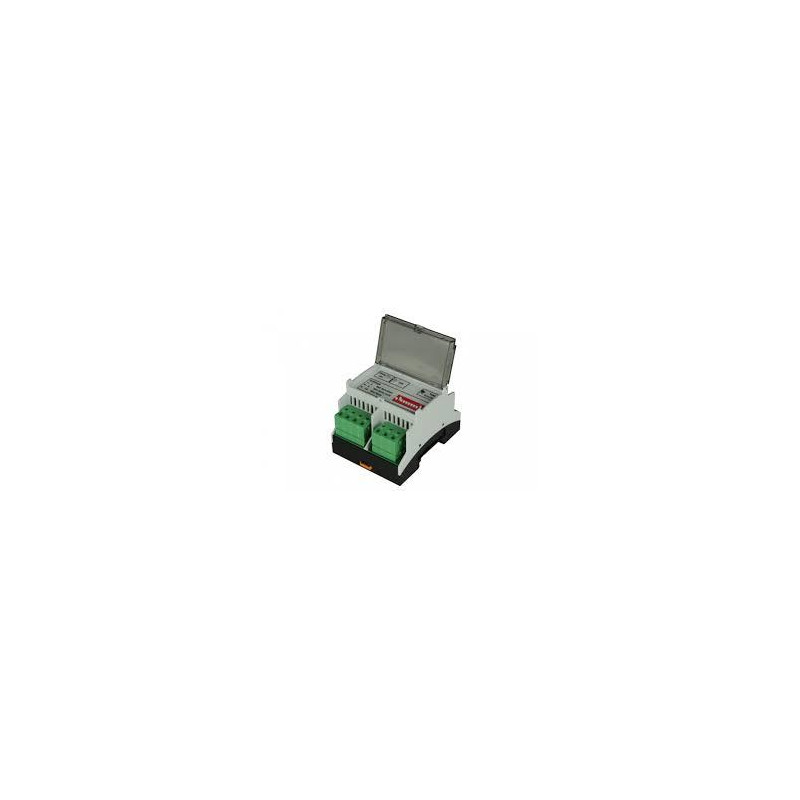

Relé temporizador AR-023-DP01

  • AR-023-DP01
AR-023 — Relé temporizador multifuncional (versión antideflagrante) Relé temporizador compacto y programable para zonas 2/22 (gas/polvo). Permite un control preciso y temporizado de cargas (iluminación, bombas, etc.) con un botón de arranque local o un contacto externo. La carcasa de aluminio con clasificación IP66, los prácticos interruptores de ajuste frontales y la salida de relé de 16 A NO/NC garantizan una instalación sencilla y una alta fiabilidad.

Parámetros y funciones

  • Protección Ex (ATEX): II 3G Ex ec ic mc IIC T6 Gc • II 3D Ex tc IIIC T80 °C Dc
  • Programas de funcionamiento (7): Retardo a la conexión, Retardo a la desconexión, cíclico, pulso, pulso retardado, watchdog, Retardo a la conexión 2
  • Rango de tiempo: 1 s … 160 min (4 escalas: 1 s / 10 s / 1 min / 5 min)
  • Control: botón de INICIO integrado o interruptor externo (hasta 100 m de Cable)
  • Salida: relé de conmutación NO/NC, capacidad de carga hasta 16 A (AC1)
  • Alimentación: 115/230 V CA 50/60 Hz o 12–24 V CC (según la versión)
  • Carcasa/montaje: aluminio fundido RAL 7015, IP66; 2× M20 (Ø 6–14 mm); Terminales de 9 × 2,5 mm²

Datos técnicos

Directivas de la UE2014/34/UE (ATEX), 2014/30/UE (EMC)
NormasEN 60079-0:2018; EN 60079-7:2015/A1:2018; EN 60079-11:2012; EN 60079-18:2015/A1:2017; EN 60079-31:2014
Alimentación115/230 V CA 50/60 Hz o 12-24 V CC
Consumo de corriente (24 V CC) ≤ 36,6 mA
Entradas/salidasAlimentación: ENTRADA/SALIDA, contacto de INICIO, relé NA/NC 16 A
Terminales9 × 2,5 mm² (tornillo)
Grado de protecciónIP66 (EN 60529)
Temperatura de funcionamiento-20 °C … +60 °C
Dimensiones de la carcasa160 × 160 × 100 mm (sin ojales)
Pesoaprox. 1,74 kg
