Producent: Artidor

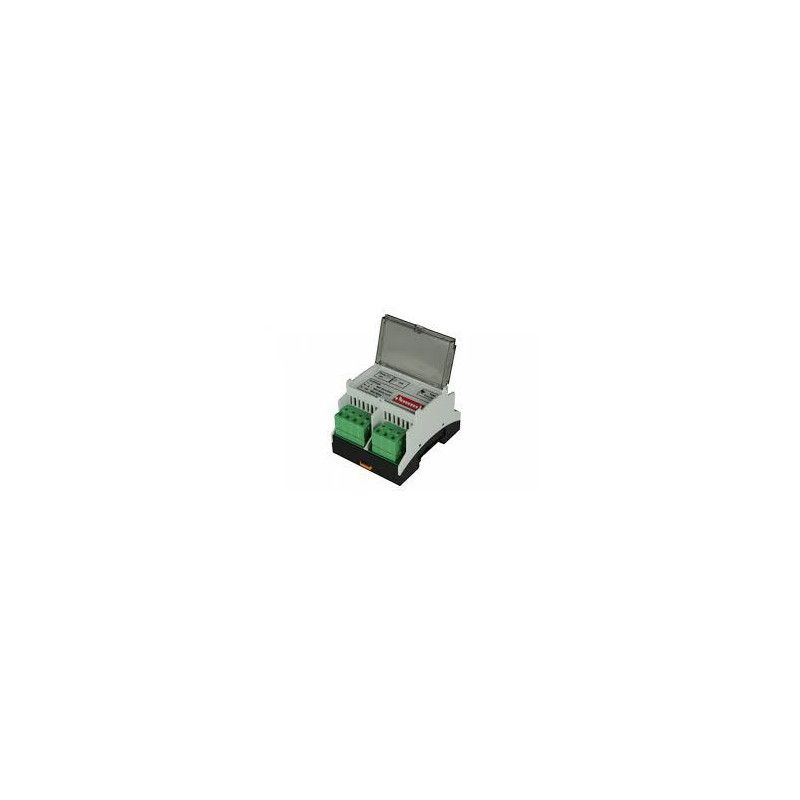

Przekaźnik czasowy AR-023-DP01

  • AR-023-DP01

AR-023 — wielofunkcyjny przekaźnik czasowy (wersja przeciwwybuchowa)

Kompaktowy, programowalny przekaźnik czasowy do stref 2/22 (gaz/pył). Umożliwia precyzyjne, czasowe sterowanie odbiornikami (oświetlenie, pompy itp.) z lokalnym przyciskiem START lub zewnętrznym kontaktem. Aluminiowa obudowa o szczelności IP66, wygodne przełączniki nastawcze na froncie oraz wyjście przekaźnikowe NO/NC 16 A zapewniają prosty montaż i wysoką niezawodność.

Parametry i funkcje

  • Ochrona Ex (ATEX): II 3G Ex ec ic mc IIC T6 Gc • II 3D Ex tc IIIC T80°C Dc
  • Programy pracy (7): opóźnione załączenie, opóźnione wyłączenie, cykliczny, impuls, impuls z opóźnieniem, watchdog, opóźnione załączenie 2
  • Zakres czasu: 1 s … 160 min (4 skale: 1 s / 10 s / 1 min / 5 min)
  • Sterowanie: wbudowany przycisk START lub zewnętrzny przełącznik (do 100 m przewodu)
  • Wyjście: przekaźnik przełączny NO/NC, obciążalność do 16 A (AC1)
  • Zasilanie: 115/230 V AC 50/60 Hz lub 12–24 V DC (w zależności od wersji)
  • Obudowa/montaż: odlew aluminium RAL 7015, IP66; 2× M20 (Ø 6–14 mm); zaciski 9× 2,5 mm²

Dane techniczne

Dyrektywy UE2014/34/UE (ATEX), 2014/30/UE (EMC)
NormyEN 60079-0:2018; EN 60079-7:2015/A1:2018; EN 60079-11:2012; EN 60079-18:2015/A1:2017; EN 60079-31:2014
Zasilanie115/230 V AC 50/60 Hz lub 12–24 V DC
Pobór prądu (24 V DC)≤ 36,6 mA
Wejścia/wyjściaZasilanie IN/OUT, styk START, przekaźnik NO/NC 16 A
Zaciski9 × 2,5 mm² (śrubowe)
Stopień ochronyIP66 (EN 60529)
Temperatura pracy−20 °C … +60 °C
Wymiary obudowy160 × 160 × 100 mm (bez przepustów)
Masaok. 1,74 kg
