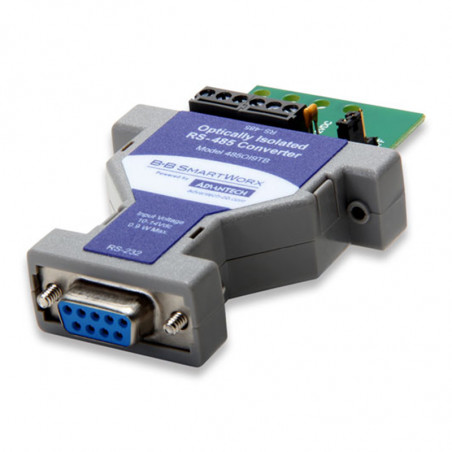

El 485019TB convierte señales RS-232 full-duplex no balanceadas en señales RS-485 full-duplex (4 hilos) o half-duplex (2 hilos) balanceadas. También proporciona un aislamiento óptico de 1500 voltios RMS (durante 1 minuto) en la línea de datos y la conexión a tierra entre equipos RS-232 y RS-422/485.

El puerto RS-232 tiene un conector DB9S hembra que admite los pines 3 (entrada TD) y 2 (salida RD). La conexión a tierra de la señal (pin 5) también pasa por él. El puerto RS-485 tiene un conector de 6 posiciones, etiquetado como salidas de datos de transmisión (TD) y entradas de datos de recepción (RD). El lado RS-232 del convertidor se alimenta de la línea DTR (Transmisión Digital Lista) (pin 4) y de la línea RTS (Solicitud de Transmisión) (pin 7). Se debe usar una u otra para alimentar el dispositivo, pero se recomienda usar ambas. La mayoría del software gestiona estas líneas de protocolo de enlace automáticamente, pero se recomienda probarlas para garantizar su absoluta seguridad.

Figura 1
Figura 2

Las resistencias Rt son opcionales y dependen de la longitud de la línea, la velocidad de transferencia, etc. Para obtener más información sobre las resistencias de carga, consulte la Nota de B[&]B Electronics sobre aplicaciones RS-422/RS-485. No se requiere software especial, ya que el controlador RS-485 se activa con la primera transmisión en el lado RS-232 de la línea de datos (pin 3). Cualquier transmisión en la línea de datos TD mantiene activo el controlador RS-485 al impedir que el biestable complete su período de espera. El transmisor se desactiva aproximadamente 1 ms después del último carácter transmitido. No modifique este período de espera de 1 ms para velocidades de datos de 9600 baudios o superiores. Si se requiere un tiempo de espera diferente, consulte la Tabla 1. El 4850I9TB puede comunicarse a velocidades de hasta 115,2 kbaudios.

El puente de eco en la posición "on" configura el 4850I9TB para operar con RS-422 o RS-485 en modo de cuatro hilos (véase la Figura 1). El puente de eco en la posición "off" configura el 485OI9TB para operar con RS-422 o RS-485 en modo de dos hilos (véase la Figura 2). Un solo controlador RS-485 puede admitir hasta 32 receptores, lo que permite la construcción de grandes sistemas con múltiples puntos finales. Si se utilizan resistencias de terminación, deben colocarse en extremos opuestos del sistema.





Tabla 1

COMPONENTES REEMPLAZABLES PARA CAMBIAR EL TIEMPO DE ESPERA DE LA VELOCIDAD DE TRANSMISIÓN
Velocidad de transmisión. Tiempo (ms). Resistencia (R12) (ohm). 300 33,3 330 K 0 1
600 16,6 430K 0,01
4800 2,08 200K 0,01
0.01
38400 0.26 27K 0.01
57600 0.176 16K 0.01
115200 0.0868 8.2K 0.01

El estándar RS-485 no especifica el tipo de cable ni la longitud máxima de línea. Sin embargo, la norma RS-422, muy similar, recomienda el uso de cable telefónico de par trenzado de calibre 24 AWG con una capacitancia de derivación eléctrica de 16 picofaradios por pie para distancias que no superen los 1200 metros [4000 pies]. La polaridad de las dos líneas RS-485 debe ser correcta. Cuando no se transmiten datos, la línea RS-232 debe ser negativa y el pin "A" del RS-485 debe ser negativo con respecto al pin "B". Si el equipo que se instala utiliza el esquema de marcado "+" y "-", en la mayoría de los casos, la línea "A" se conectará al "-" y la línea "B" al "+".
