Convertisseur RS232 RS422 / RS485 OPTI-INSOLE 485019TB

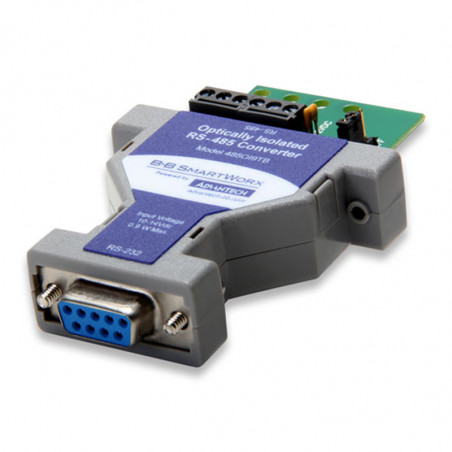

Le convertisseur 485019TB transforme les signaux RS-232 asymétriques full-duplex en signaux RS-485 symétriques full-duplex (4 fils) ou half-duplex (2 fils). Il assure également une isolation optique de 1 500 volts RMS (pendant 1 minute) sur la ligne de données et la masse entre les équipements RS-232 et RS-422/485.

Le port RS-232 est équipé d'un connecteur DB9S femelle prenant en charge les broches 3 (entrée TD) et 2 (sortie RD). La masse du signal (broche 5) y est également connectée. Le port RS-485 possède un connecteur à 6 positions : sorties de données d'émission (TD) et entrées de données de réception (RD). Le côté RS-232 du convertisseur est alimenté par la ligne DTR (Digital Transmit Transmission Ready) (broche 4) et la ligne RTS (Request to Transmit Transmission Request) (broche 7). L'une ou l'autre doit être utilisée pour alimenter l'appareil, mais il est recommandé d'utiliser les deux. La plupart des logiciels gèrent automatiquement ces lignes de contrôle de flux, mais il est conseillé de les tester pour s'en assurer.

Figure 1
Figure 2

Les résistances Rt sont optionnelles et dépendent de la longueur de la ligne, du débit de transfert, etc. Pour plus d'informations sur les résistances de charge, consultez la note B[&]B Electronics sur les applications RS-422/RS-485. Aucun logiciel spécifique n'est requis, car le pilote RS-485 est activé par la première transmission sur le côté RS-232 de la ligne de données (broche 3). Toute transmission sur la ligne de données TD maintient le pilote RS-485 actif en empêchant la bascule monostable de terminer sa période d'attente. L'émetteur se désactive environ 1 ms après le dernier caractère transmis. Ne modifiez pas cette période d'attente de 1 ms pour les débits de données de 9 600 bauds ou plus. Si un temps d'attente différent est nécessaire, reportez-vous au tableau 1. Le 4850I9TB peut communiquer à des débits allant jusqu'à 115,2 kbits/s.

Le cavalier d'écho en position « marche » configure le 4850I9TB pour un fonctionnement avec RS-422 ou RS-485 en mode quatre fils (voir figure 1). Le cavalier d'écho en position « arrêt » configure le 4850I9TB pour un fonctionnement avec RS-422 ou RS-485 en mode deux fils (voir figure 2). Un seul contrôleur RS-485 peut prendre en charge jusqu'à 32 récepteurs, permettant la construction de grands systèmes à plusieurs points de terminaison. Si des résistances de terminaison sont utilisées, elles doivent être placées aux extrémités opposées du système.





Tableau 1

COMPOSANTS REMPLAÇABLES POUR MODIFIER LE TEMPS D'ATTENTE DU DÉBIT DE TRANSMISSION
Débit de transmission. Temps (ms). Résistance (R12) (ohm). Condensateur (C7) (mF).
300 33,3 330K 0 1
600 16,6 160K 0 1
1200 8,33 820K 0,01
2400 4.16 430K 0.01
4800 2.08 200K 0,01
9600 1,04 100K 0,01
19200 0,52 56K 0.01
38400 0.26 27K 0.01
57600 0.176 16K 0.01
115200 0.0868 8.2K 0.01

La norme RS-485 ne spécifie ni type de câble ni longueur maximale de ligne. Cependant, la norme RS-422, très similaire, recommande l'utilisation d'un câble téléphonique à paires torsadées de calibre 24 AWG avec une capacité de shunt électrique de 16 picofarads par pied pour des distances n'excédant pas 1 200 mètres (4 000 pieds). La polarité des deux lignes RS-485 doit être correcte. En l'absence de transmission de données, la ligne RS-232 doit être négative et la broche « A » de la ligne RS-485 doit être négative par rapport à la broche « B ». Si l'équipement installé utilise le système de marquage « + » et « - », dans la plupart des cas, la ligne « A » sera connectée au « - » et la ligne « B » au « + ».

DÉCLARATION DE CONFORMITÉ CE
Nom du fabricant : B&B Electronics Manufacturing Company
Adresse du fabricant : P.O. Boîte postale 1040
707 Dayton Road
Ottawa, IL 61350 États-Unis
Numéro de modèle : 4850I9TB
Description : Convertisseur RS-232 vers RS-422/485 à isolation optique
Type : Équipement industriel léger de classe ITE
Directives du Conseil applicables : 89/336/CEE
Normes : EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

Moins
