Hersteller: B&B Electronics

RS232 RS422 / RS485-Konverter Opti-Insole 485019TB

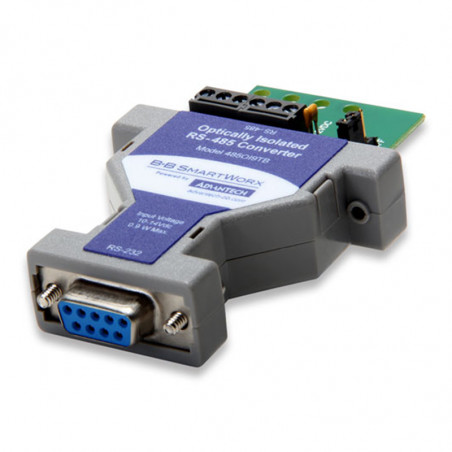

Der 485019TB wandelt unsymmetrische Vollduplex-RS-232-Signale in symmetrische Vollduplex- (4-Draht) oder Halbduplex-RS-485-Signale (2-Draht) um. Er bietet außerdem eine optische Isolation von 1500 Volt RMS (für 1 Minute) zwischen RS-232- und RS-422/485-Geräten auf der Datenleitung und der Masse.

Der RS-232-Anschluss verfügt über einen DB9S-Buchsenstecker mit den Pins 3 (TD-Eingang) und 2 (RD-Ausgang). Die Signalmasse (Pin 5) wird ebenfalls durch diesen Stecker geführt. Der RS-485-Anschluss besitzt einen 6-poligen Stecker mit der Bezeichnung „Sendedatenausgänge (TD)“ und „Empfangsdateneingänge (RD)“. Die RS-232-Seite des Konverters bezieht ihren Strom von der DTR-Leitung (Digital Transmit Transmission Ready, Pin 4) und der RTS-Leitung (Request to Transmit Transmission Request, Pin 7). Eine der beiden Leitungen muss zur Stromversorgung des Geräts verwendet werden, es wird jedoch empfohlen, beide zu nutzen. Die meisten Softwareprogramme verwalten diese Handshake-Leitungen automatisch, sie sollten jedoch zur Sicherheit getestet werden.

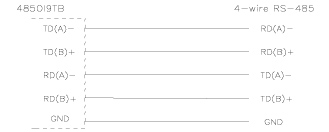

Abbildung 1
Abbildung 2

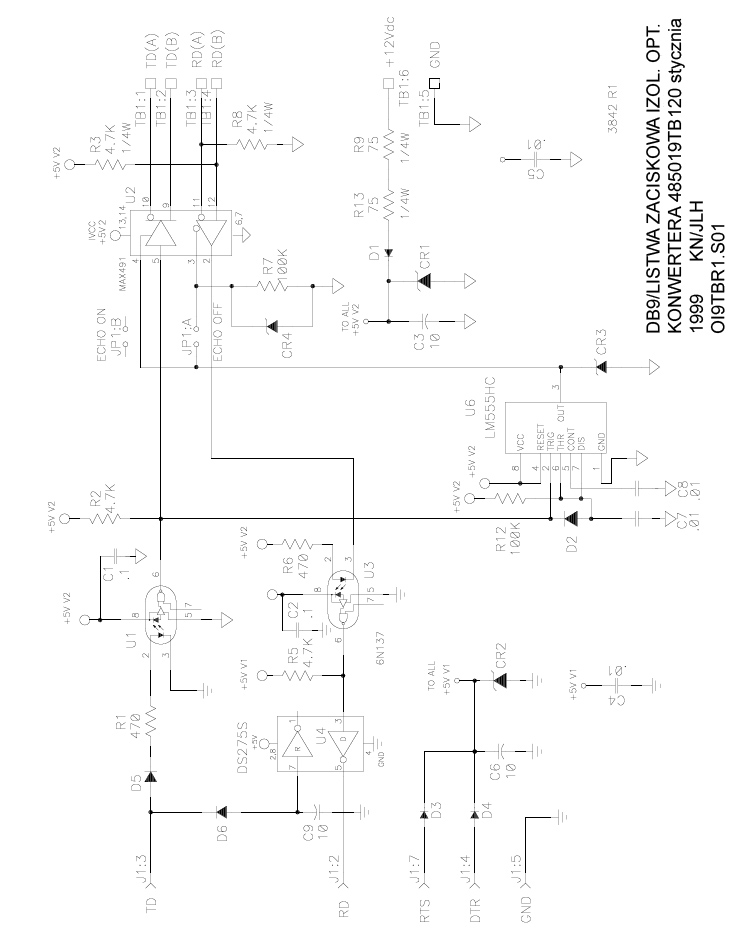

Die Rt-Widerstände sind optional und hängen von der Leitungslänge, der Übertragungsrate usw. ab. Weitere Informationen zu Lastwiderständen finden Sie in der B&B Electronics-Notiz zu RS-422/RS-485-Anwendungen. Es ist keine spezielle Software erforderlich, da der RS-485-Treiber durch die erste Übertragung auf der RS-232-Seite der Datenleitung (Pin 3) aktiviert wird. Jede Übertragung auf der TD-Datenleitung hält den RS-485-Treiber aktiv, indem verhindert wird, dass das monostabile Flipflop seine Wartezeit abschließt. Der Sender deaktiviert sich ca. 1 ms nach dem letzten übertragenen Zeichen. Ändern Sie diese 1 ms Wartezeit nicht für Datenraten von 9600 Baud oder höher. Falls eine andere Wartezeit erforderlich ist, siehe Tabelle 1. Der 4850I9TB kann mit Datenraten bis zu 115,2 kBaud kommunizieren.

Der Echo-Jumper in der Position „Ein“ konfiguriert den 4850I9TB für den Betrieb mit RS-422 oder RS-485 im Vierdrahtmodus (siehe Abbildung 1). Der Echo-Jumper in der Position „Aus“ konfiguriert den 4850I9TB für den Betrieb mit RS-422 oder RS-485 im Zweidrahtmodus (siehe Abbildung 2). Ein einzelner RS-485-Controller kann bis zu 32 Empfänger unterstützen und ermöglicht so den Aufbau großer Systeme mit mehreren Endpunkten. Falls Abschlusswiderstände verwendet werden, sollten diese an gegenüberliegenden Enden des Systems platziert werden.





Tabelle 1

AUSTAUSCHBARE KOMPONENTEN ZUR ÄNDERN DER WARTEZEIT FÜR DIE ÜBERTRAGUNGSRATE
Übertragungsrate. Zeit (ms). Widerstand (R12) (Ohm). Kondensator (C7) (mF).
300 33,3 330 kΩ 0 1
600 16,6 160K 0 1
1200 8.33 820K 0.01
2400 4.16 430K 0.01
4800 2.08 200K 0.01
9600 1.04 100K 0.01
19200 0.52 56K 0,01
38400 0,26 27K 0,01
57600 0,176 16K 0.01
115200 0.0868 8.2K 0.01

Der RS-485-Standard legt weder einen Kabeltyp noch eine maximale Leitungslänge fest. Der sehr ähnliche RS-422-Standard empfiehlt jedoch die Verwendung von verdrillten Telefonkabeln mit einem Querschnitt von 24 AWG und einer elektrischen Shuntkapazität von 16 Pikofarad pro Fuß für Entfernungen bis maximal 1200 Meter (4000 Fuß). Die Polarität der beiden RS-485-Leitungen muss korrekt sein. Wenn keine Daten übertragen werden, sollte die RS-232-Leitung negativ und der RS-485-Pin „A“ negativ gegenüber dem Pin „B“ sein. Wenn das installierte Gerät die Kennzeichnung „+“ und „-“ verwendet, wird in den meisten Fällen die Leitung „A“ mit „-“ und die Leitung „B“ mit „+“ verbunden.

CE-KONFORMITÄTSERKLÄRUNG
Name des Herstellers: B&B Electronics Manufacturing Company
Adresse des Herstellers: Postfach Postfach 1040
707 Dayton Road
Ottawa, IL 61350 USA
Modellnummer: 4850I9TB
Beschreibung: Optisch isolierter RS-232-zu-RS-422/485-Konverter
Typ: Leichte Industrieausrüstung Klasse ITE
Anwendbare Richtlinien des Rates: 89/336/EWG
Normen: EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)
