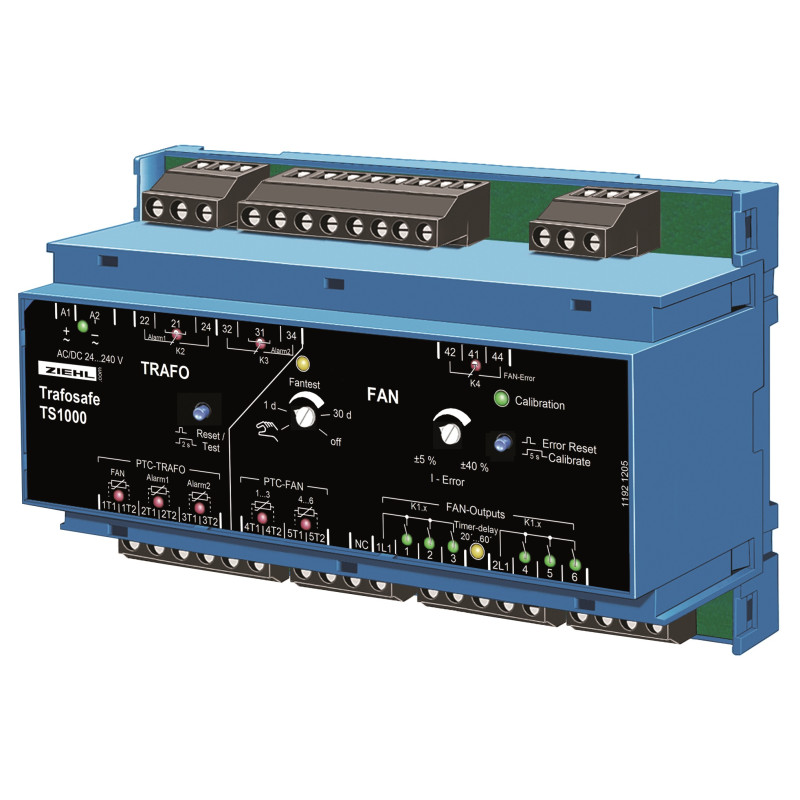

TS1000 - Trafosafe - T221660

System Trafosafe TS1000 jest stosowany w transformatorach z wymuszonym chłodzeniem. Monitoruje temperaturę transformatora za pomocą 3 obwodów czujników (termistorów PTC), steruje wymuszonym chłodzeniem w zależności od obciążenia transformatora, zgłasza przekroczenie temperatury alarmowej i wyłącza transformator (wyzwalacz), gdy temperatura nadal rośnie.

System TS1000 umożliwia bezpośrednie sterowanie i monitorowanie do 6 wentylatorów. Styczniki i wyłączniki zabezpieczające silniki nie są już potrzebne.

W transformatorach monitorowanych przez Pt 100, TS1000 może być używany do sterowania wyłącznie wentylatorami.

Monitorowanie temperatury

• 1 obwód PTC do sterowania chłodzeniem (1T1/1T2) = wejście do uruchomienia wentylatora, gdy używany jest tylko do sterowania wentylatorem
• 2 x 1 obwód PTC dla alarmu 1 (2T1/2T2) i alarmu 2/wyzwolenia (3T1/3T2), monitorowany pod kątem zwarcia i przerwy
• Alarm 1 (K2) w trybie prądu zamkniętego = monitorowanie funkcji
• Alarm 2/wyzwolenia (K3) w trybie prądu otwartego = brak sygnału/wyzwolenie podczas włączania urządzenia
• Przycisk testowy/reset do testowania Funkcja

Sterowanie wentylatorami i monitorowanie wentylatorów

• Bezpośrednie podłączenie do 6 wentylatorów 0,07...4,0 A
• Automatyczne przekroczenie czasu włączenia wentylatorów przy dużym obciążeniu transformatora
• Monitorowanie awarii wentylatorów (przetężenie/niedobór prądu)
• Samodzielna kalibracja monitorowanych wartości prądów wentylatorów
• Punkt przełączania w przypadku awarii prądu regulowany ± 5-40%
• Automatyczny test wentylatorów co 1-30 dni, rozłączalny
• Przekaźnik do zgłaszania awarii wentylatorów
• Przejrzyste wyświetlacze z diodami LED

Ogólne

• Uniwersalny zasilacz AC/DC 24-240 V
• Kompaktowa obudowa do montażu w szafie, szerokość 140 mm, wysokość montażu 55 mm
• Mocowanie na standardowej szynie 35 mm lub za pomocą 3 śrub M4
