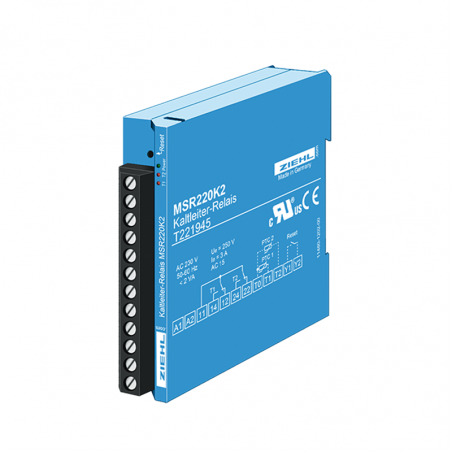

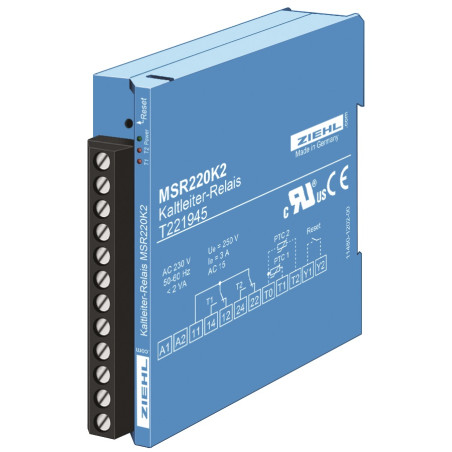

Przekaźnik termiczny PTC typu MSR220K2
  • Przekaźnik termiczny PTC typu MSR220K2

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

Przekaźnik termiczny PTC typu MSR220K2

Przekaźniki rezystorowe PTC firmy ZIEHL chronią silniki, transformatory, maszyny i urządzenia przed przeciążeniem termicznym. Dzięki zastosowanym czujnikom ZIEHL PTC MINIKA ® oferują najlepsze rozwiązania dla nominalnych temperatur reakcji 60 ° C… 180 ° C.

Przekaźniki rezystorowe PTC firmy ZIEHL są przeznaczone do czujników PTC zgodnie z normami DIN 44081 i DIN 44082. W związku z tym czujniki i przekaźniki są wymienne. Czujniki rezystorowe PTC nadają się do instalacji w uzwojeniach maszyn elektrycznych, łożysk i transformatorów, a także do monitorowania temperatury ciekłych mediów, przepływu powietrza i gazów.

Stosowane w połączeniu zapewniają skuteczną i niezawodną ochronę w przypadku:

  • blokowanie wirników, ciężkie rozruchy, praca przeciwprądowa
  • zanik napięcia i zanik fazy
  • podwyższona temperatura otoczenia i utrudnione chłodzenie

MSR220K2 monitoruje jednocześnie 2 zestawy rezystorów PTC. Jeżeli w jednym zestawie wystąpi wzrost temperatury, odpowiedni przekaźnik wyjściowy zostaje zwolniony. Za pomocą tego przekaźnika można niezależnie monitorować 2 zestawy PTC.



Produkt występuje w dwóch wersjach, w zależności od napięcia zasilaniaw:

T221945 AC 230 V
T221943 AC / DC 24 V


Przegląd funkcjonalny


  • 2 zestawy rezystorów PTC, każdy 1 ... 6 rezystorów PTCo
  • przekaźniki wyjściowe 2 x 1 styk przełączający
  • diody LED do obsługi i alarmu
  • elektroniczna blokada ponownego zamykania (odłączalna)
  • zintegrowany przycisk RESET
  • link do zewnętrznego RESETOWANIA
  • automatyczny RESET przy powrocie napięcia
  • Komponent uznany przez UL


Dane techniczne


Znamionowe napięcie zasilania Us AC 230 V ± 10%, 50/60 Hz ≤ 2 VA
AC / DC 24 V, ± 10% DC 21-30 V <2 VA,
bez separacji potencjałów
Podłączane rezystory PTC 2 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 2 x 1 styk przełączający
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 145 g
