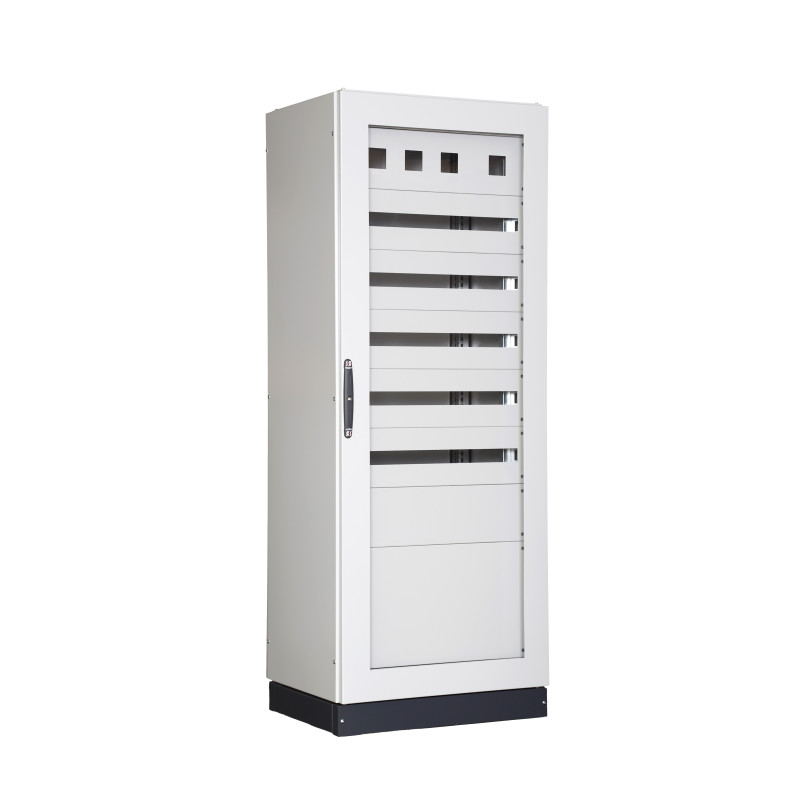

OKD2084 Szafa z wewnętrzną ramą modułową

Szafa sterownicza OKD z ramą modułową – elastyczne rozwiązanie do dystrybucji energii i systemów automatyki

Szafa z serii OKD to zaawansowana, wstępnie zmontowana obudowa przemysłowa, zaprojektowana specjalnie do zastosowań w zakresie dystrybucji energii elektrycznej, automatyki oraz instalacji modułowych. Dzięki wewnętrznej ramie modułowej TMK, umożliwia szybki i elastyczny montaż paneli, płyt, szyn DIN i innych komponentów na różnych wysokościach – bez konieczności przerabiania konstrukcji.

Kluczowe cechy:

• Panel górny
• Regulowane kołnierze wejściowe kabli – elastyczne dopasowanie do układu okablowania.
• Przeszklone drzwi DTE – wykonane z blachy stalowej (malowane RAL 7035 z teksturą) z szybą z PMMA o grubości 4 mm, umożliwiają kontrolę wizualną bez otwierania szafy.
• Wewnętrzna rama modułowa TMK – przygotowana do instalacji różnych akcesoriów w systemie modułowym (np. płyty montażowe, szyny DIN), z możliwością dowolnego rozmieszczenia na wysokości.

Zawartość zestawu OKD:

• Wstępnie zmontowana rama OK z panelem górnym i podstawą z regulowanymi kołnierzami kablowymi
• Drzwi transparentne DTE z przezroczystym panelem PMMA
• Tylny panel przykręcany RPE (RAL 7035, wykończenie teksturowane)
• Wewnętrzna rama modułowa TMK

Zastosowanie:

Szafa OKD została zaprojektowana z myślą o sektorze przemysłowym i elektroinstalacyjnym – idealna do rozdzielnic niskiego napięcia, systemów zabezpieczeń, sterowania i dystrybucji mocy.

Akcesoria dostępne osobno:

• Cokół (wysokość 100 / 200 mm) – kod ZAK + kołnierze boczne FLK
• Panele boczne DLK
• Śruby oczkowe do podnoszenia

Uwagi techniczne:

• Rama modułowa umożliwia swobodne pozycjonowanie elementów na wysokości.
• Możliwość regulacji odległości od płyty montażowej CPR: od 66 mm do 111 mm, w zależności od pozycji montażu.
