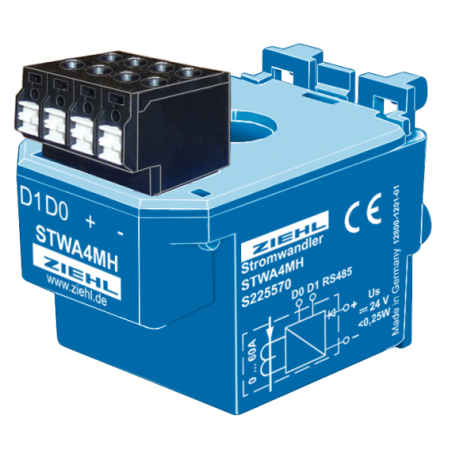

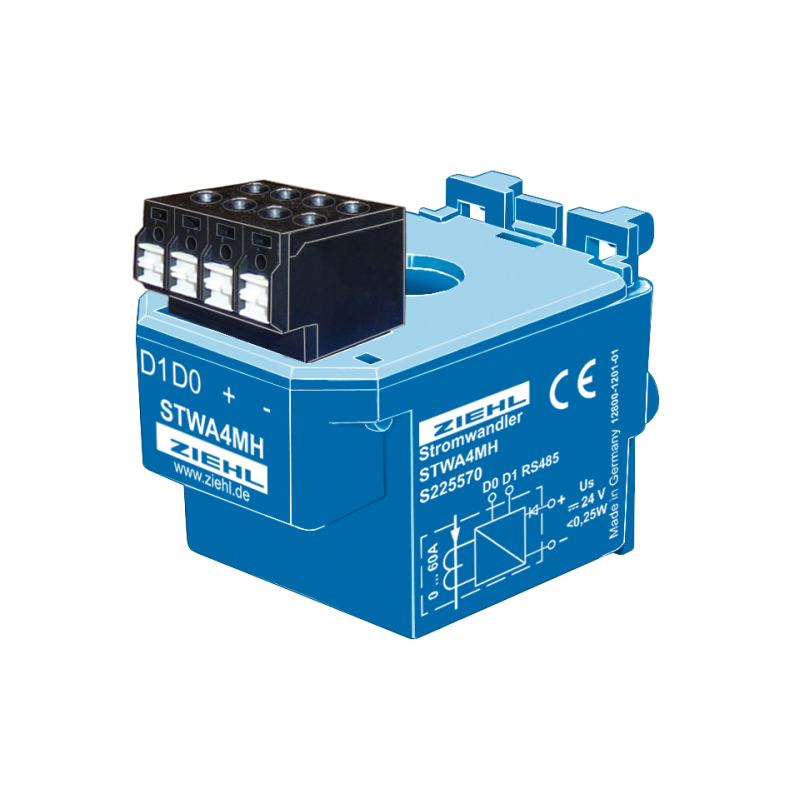

STWA4MH - Transductor de corriente electrónico - S225570

El STWA4MH es un transductor de medición. Mide corriente CA hasta 60 A y cuenta con una interfaz RS485 (Modbus RTU). El valor de corriente analógico medido se presenta como señal digital y puede ser leído por un PLC, un IPC o un ordenador principal. El conductor a medir se pasa a través de una abertura (Ø 11 mm). En caso de corrientes pequeñas, la sensibilidad del transductor de corriente puede aumentarse pasando varias veces el cable por el conductor que lleva la corriente; por ejemplo, un doble bucle duplica la sensibilidad. El rango de medición del STWA4MH se reduce con múltiples bucles. Para medir corrientes de cualquier magnitud, el STWA4MH simplemente se conecta al circuito secundario de un transformador de corriente grande con una salida secundaria de 5 A (pasando el cable varias veces por el STWA4MH). Aplicación: El STWA4MH permite la medición del valor real de una corriente alterna de forma compacta y económica. En comparación con los transductores con salida analógica, la tecnología de bus reduce significativamente el esfuerzo de hardware (entradas) y cableado. Sus aplicaciones incluyen, por ejemplo, el registro del consumo de corriente de motores eléctricos en máquinas de procesamiento. En este caso, la alimentación puede regularse en función de la carga del motor. Otro ejemplo es la monitorización de consumidores, como elementos calefactores, para detectar fallos.
