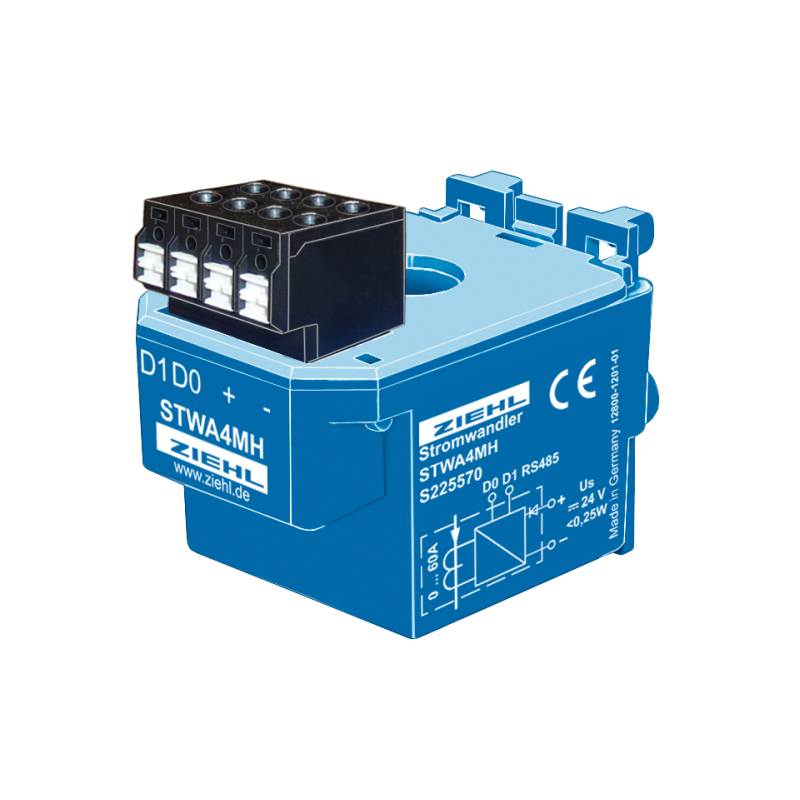

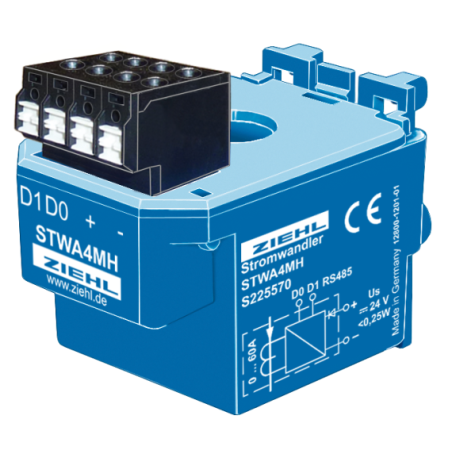

STWA4MH - Transducteur de courant électronique - S225570

Le STWA4MH est un transducteur de mesure. Il mesure des courants alternatifs jusqu'à 60 A et dispose d'une interface RS485 (Modbus RTU). La valeur de courant analogique mesurée est disponible sous forme de signal numérique et peut être lue par un automate programmable industriel (API), un PC industriel (IPC) ou un ordinateur maître. Le conducteur à mesurer passe par une ouverture (Ø 11 mm). Pour les faibles courants, la sensibilité du transducteur de courant peut être augmentée en bouclant plusieurs fois le conducteur traversé. Par exemple, un double bouclage double la sensibilité. La plage de mesure du STWA4MH est réduite par des bouclages multiples. Pour mesurer des courants de toute intensité, le STWA4MH se branche simplement sur le circuit secondaire d'un grand transformateur de courant avec une sortie secondaire de 5 A (en faisant passer le câble plusieurs fois dans le STWA4MH). Application : Le STWA4MH permet une mesure compacte et économique de la valeur réelle d'un courant alternatif. Par rapport aux transducteurs à sortie analogique, la technologie bus réduit considérablement les coûts liés au matériel (entrées) et au câblage. Parmi les applications possibles, on peut citer l'enregistrement de la consommation de courant des moteurs électriques des machines d'usinage. L'alimentation peut alors être régulée en fonction de la charge du moteur. Un autre exemple est la surveillance des pannes de consommateurs, comme les éléments chauffants.
