Hersteller: ZIEHL

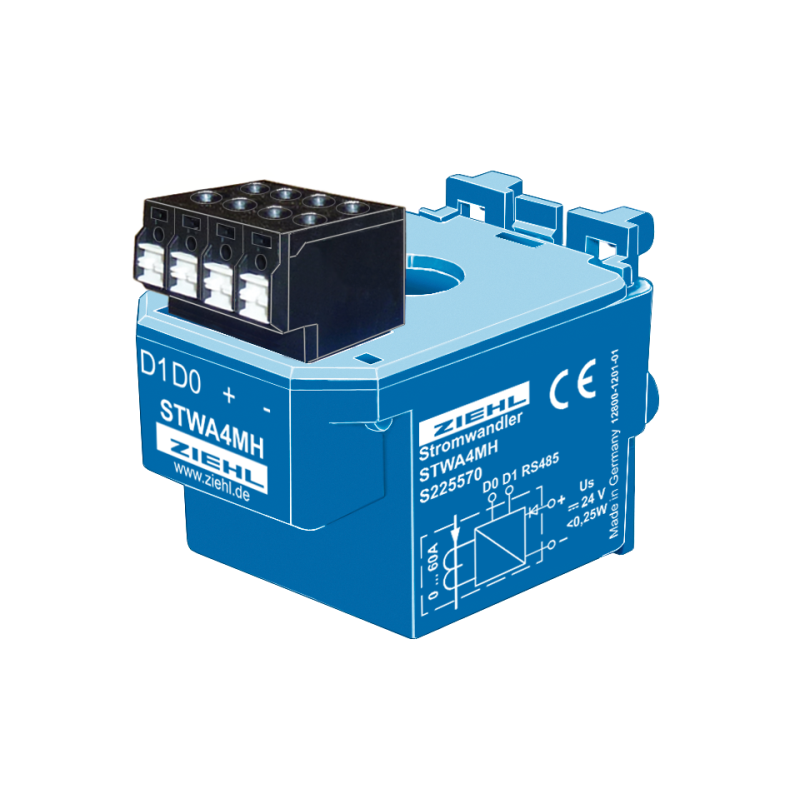

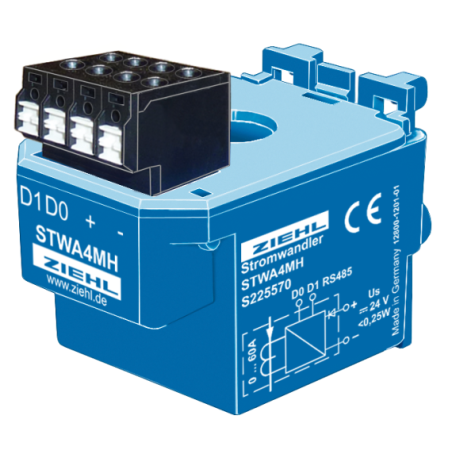

STWA4MH - Elektronischer Stromwandler - S225570

  • S225570
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung DC 24 V
  • Zusätzliche Information PA-Kunststoff, schwarz lackiertes Blech
  • Zertifikat UKCA
  • Ausgangsfunktion Schnittstelle/Bus
  • Gemessener Wert Einlage aus Aluminiumblech, bespritzt mit PP-Kunststoff

STWA4MH ist ein Messumformer. Er misst Wechselstrom bis 60A und verfügt über eine RS485-Schnittstelle (Modbus RTU). Der gemessene analoge Stromwert wird als digitales Signal bereitgestellt und kann von einer SPS, einem IPC oder einem Leitrechner eingelesen werden.

Der zu messende Leiter wird durch eine Öffnung (Ø 11 mm) geführt. Bei kleinen Strömen kann die Empfindlichkeit des Stromumformers durch mehrmaliges Durchschleifen des stromführenden Leiters erhöht werden, z.B. verdoppelt eine doppelte Durchschleifung die Empfindlichkeit. Der Messbereich des STWA4MH verringert sich durch mehrmaliges Durchschleifen. Zur Messung beliebig großer Ströme wird der STWA4MH einfach in den Sekundärkreis eines großen Stromwandlers mit einer Sekundärleistung von 5A eingeschleift (Kabel mehrmalig durch den STWA4MH führen).

Anwendung:
Der STWA4MH ermöglicht die platzsparende und kostengünstige Messung des Istwerts eines Wechselstroms. Im Vergleich zu Messwertgebern mit analogem Ausgang reduziert die Bustechnologie den Aufwand für Hardware (Eingänge) und Verdrahtung deutlich. Anwendungen sind beispielsweise die Erfassung der Stromaufnahme von Elektromotoren in Bearbeitungsmaschinen. Hier kann die Zufuhr je nach Belastung des Motors geregelt werden. Ein weiteres Beispiel ist die Ausfallüberwachung von Verbrauchern, z. B. Heizelementen.
