STR100-200-500-DC - Ogranicznik temperaturowy - T224062

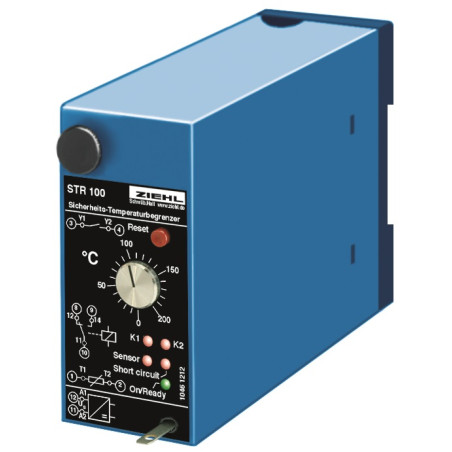

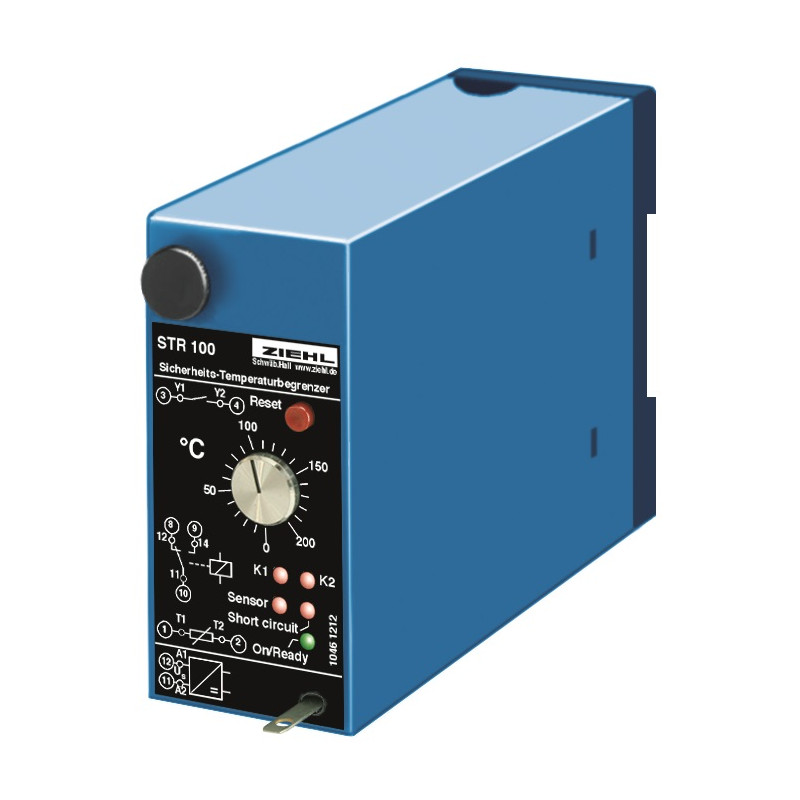

Ogranicznik temperatury bezpieczeństwa typu STR 100 to elektroniczny termostat monitorujący temperaturę urządzeń grzewczych i maszyn. W przypadku przekroczenia dopuszczalnego limitu temperatury lub w przypadku awarii, STR 100 wyłącza się bezzwłocznie. Aby ponownie uruchomić urządzenie, należy wykonać aktywny reset. Limit temperatury jest regulowany za pomocą potencjometru ze skalą. Niezamierzona lub nieautoryzowana zmiana limitu jest zabezpieczona plombowaną przezroczystą pokrywą.

Po włączeniu napięcia zasilania STR 100 działa w trybie blokady z możliwością zmiany stanu, a przekaźnik musi zostać uruchomiony przez reset (ręcznie za pomocą wbudowanego przycisku resetowania lub resetowania zewnętrznego), aby zestyk (NO) był zamknięty. Nadaje się do instalacji z nadzorowaną pracą. Tryb działania odpowiada typowi 2BJK zgodnie z EN 60730/VDE 0631.

Temperaturę mierzy się za pomocą czujnika temperatury oporowego Pt 100 (RTD) zgodnie z EN 60751 / IEC 751. Kwalifikacja procesu w połączeniu z czujnikiem musi zostać udowodniona. Aby spełnić wymagania dotyczące wyższej funkcjonalności bezpieczeństwa, funkcja musi być okresowo testowana rutynowo. Seria termostatów STR 100 spełnia kategorię bezpieczeństwa 3 (Bezpieczeństwo maszyn EN 954-1, dokumenty TÜV Rheinland T 24/00 + T103 2007 Z1 + T103 2007 E2). Jeśli zalecane jest zatwierdzenie bezpieczeństwa, należy stosować wyłącznie wymienione RTD.

Ogranicznik temperatury
Ogranicznik temperatury to urządzenie, które wyłącza się na stałe (blokuje) po przekroczeniu limitu. Reset (ręczny lub za pomocą narzędzia) jest możliwy po spadku temperatury poniżej punktu przełączania (limit minus histereza).

Ogranicznik temperatury bezpieczeństwa
Ogranicznik temperatury bezpieczeństwa to ogranicznik, który dodatkowo spełnia wymagania rozszerzonego bezpieczeństwa zgodnie z normą DIN 3440.
