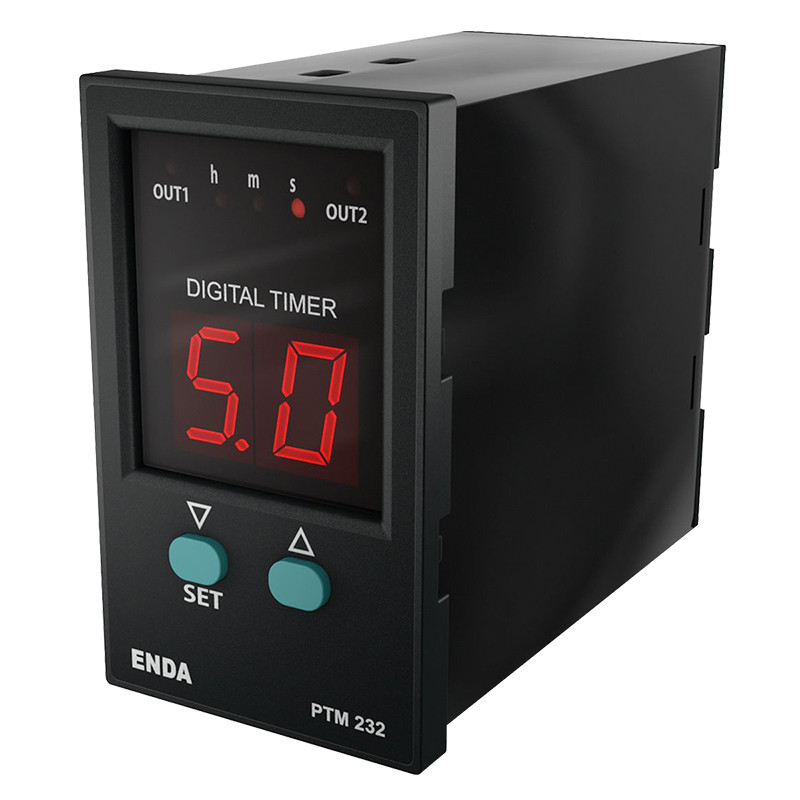

Cyfrowy przekaźnik czasowy PTM232
  • Cyfrowy przekaźnik czasowy PTM232

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Sisel

Cyfrowy przekaźnik czasowy PTM232

Charakterystyka

  • Wymiary: 73x44mm
  • 2 wyjścia przekaźnikowe
  • Programowalny zakres czasowy z podglądem na wyświetlaczu
  • Zakres czasowy: 0 - 9,9 sekundy; 0 - 99 godzin
  • Start podczas podania impulsu na wejście startowe
  • 6 rodzajów funkcji czasowych
  • Bezzwłoczny styk współdziałający z zasilaniem z opóźnieniem
  • Wskaźnik LED dla zasilania i wyjścia
  • 11-pinowe złącze


Dane techniczne

Wymiary 73x44x90mm
Zakres skali czasu Programowalny (0 - 9,9 s; 0 - 99 h)
Dokładność ±1% zakresu skali czasu
Start w momencie podania impulsu
Funkcja wyjścia 6 wybieranych funkcji wyjścia
Wyjście 1 1 przekaźnik (230VAC, 2A dla obciążeń rezystancyjnych, NC+NO)
Wyjście II 1 przekaźnik (230VAC, 2Adla obciążeń rezystancyjnych, NC+NO)
Zerowanie Poprzez podanie impulsu na wejście “reset”
Napięcie zasilania 230VAC, +10%, -20%, 50/60Hz (na zamówienie: 24VAC ±10%) 50,60Hz, 9-30DC/7-24AC±10% SMPS
Zużycie mocy 2VA
Temperatura pracy 0... 50°C
Instalacja elektryczna 11-pinowe złącze
Waga 215g


Typ Opis
PTM232 przekaźnik czasowy, zasilanie 230 V AC
PTM232-SM przekaźnik czasowy, zasilanie 9-30 VDC/7-24 VAC
ERS11 gniazdo 11-biegunowe do montażu na szynie DIN


Wymiary


CYFROWY PRZEKAŹNIK CZASOWY PTM232 wymiary



Schemat wyprowadzeń


CYFROWY PRZEKAŹNIK CZASOWY PTM232 schemat wyprowadzeń



Funkcje wyjścia


CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 0 CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 1
CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 2 CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 3
CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 4 CYFROWY PRZEKAŹNIK CZASOWY PTM232 funkcja wyjścia tryb 5
