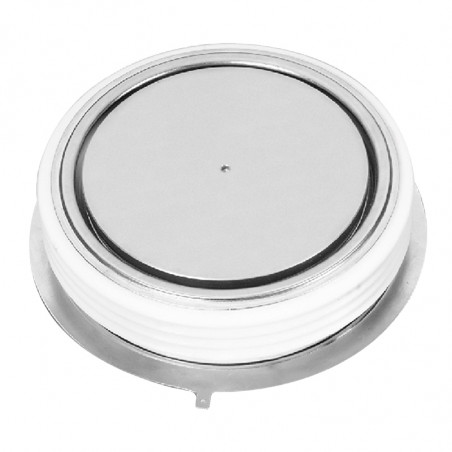

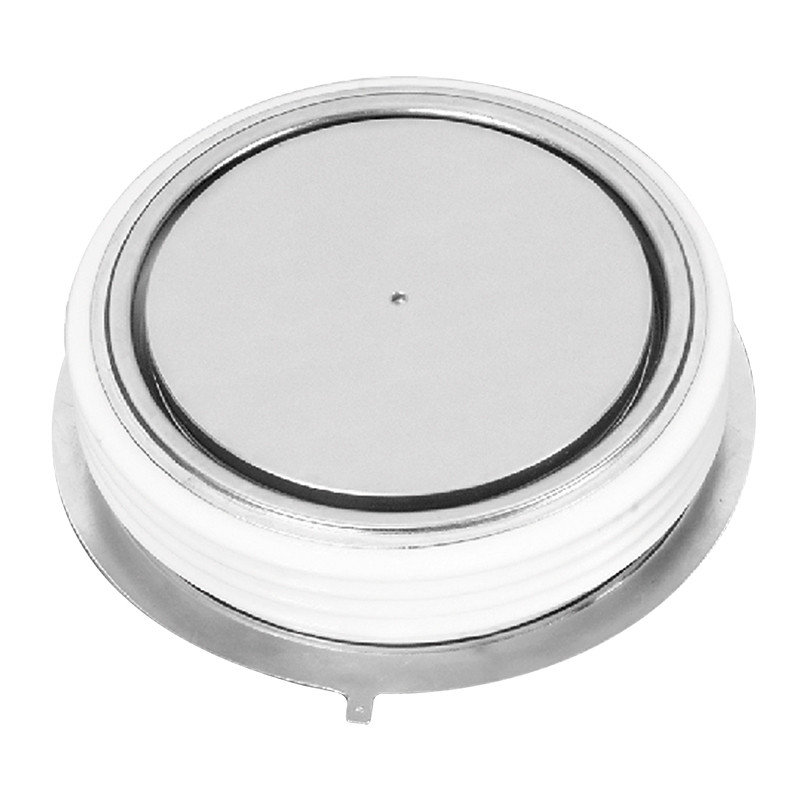

Diody prostownicze w obudowie pastylkowej
  • Diody prostownicze w obudowie pastylkowej

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: POWEREX

Diody prostownicze w obudowie pastylkowej

TypIF((AV)/TC
[A/°C]		URRM
[V]		IFSM
[A]		I2t
[A2s]		Rthjc
[°C/W]

Tj(max)
[°C]

Obudowa nr rysunku
RA20--48XX 4800 / 98 200 - 1200 44600 10 x 106 0,013 190 6
RBS8--70XX 7000 / 79 200 - 600 55000 15 x 106 0,0095 175 7
RDS8--10XX 10,000 / 90 200 - 1200 111000 5,13 x 107 0,0075 175 10
do 2000V
R7S0--08XX 800 / 121 200 - 1600 12750 812813 0,035 175 2
R720-12XX 1200 / 106 200 - 1600 18750 1,7 x 106 0,055 175 - 200 4
R7S0--12XX 1200 / 86 200 - 1600 13500 911250 0,035 175 2
R7S0--16XX 1600 / 98 200 - 1600 21000 2,2 x 106 0,035 200 2
R9G0--22XX 2200 / 134 200 - 1600 45000 10,1 x 106 0,020 150 5
RCS8--80XX 8000 200 - 1400 TBD TBD TBD 175 9
do 2600V
R620--30XXOO 300 / 142 200 - 2400 8250 340313 0,095 150 - 190 1
R620--40XXOO 400 / 128 200 - 2400 9000 405000 0,095 150 - 190 1
R620--50XXOO 500 / 114 200 - 2400 9750 475313 0,095 150 - 190 1
R7S0--08XX 800 / 121 1800 - 2400 12750 812813 0,035 175 3
R720--09XXOO 900 / 110 200 - 2600 12750 812813 0,055 150 - 200 4
R7S0--12XX 1200 / 86 1800 - 2400 13500 911250 0,035 175 3
R820--16XXOO 1600 / 82 200 - 2600 12950 6,99 x 105 0,035 175 4
R9G0--18XX 1800 / 110 200 - 2400 32250 5,2 x 106 0,02 175 5
R9S0-- 30XX 3000 / 115 600 - 1600 45000 10,1 x 106 0,0145 175 5
RA20--36XX 3600 / 100 200 - 2400 60000 18,0 x 106 0,013 175 6
RDS8--80XX 8000 / 90 200 - 2500 150000 3,57 x 107 0,007 175 10
do 6500V
R720--06XXOO 600 / 136 200 - 4400 10500 551250 0,055 150 - 200 4
R820--07XX00 690 / 100 4400 - 5200 6938 2,41 x 105 0,035 150 4
R9G0--12XX 1200 / 102 200 - 5400 24000 2,8 x 106 0,020 150 5
R9G0--14XX 1360 / 80 6000 - 6500 15250 1,6 x 106 0,20 150 5
RA20--20XX 2000 / 99 200 - 5400 36000 6,4 x 106 0,013 150 6
RA20--25XX 2500 / 100 200 - 4200 42000 8,8 x 106 0,013 150 6
RBK8--40XX 4000 / 82 200 - 3200 75000 28,1 x 106 0,0115 160 8
RDK8--40XX 4000 / 68 6000 - 6500 55000 1,2 x 107 0,0075 150 11
RDS8--90XX 9000 1400 - 3000 TBD TBD 0,0075 175 10



Rysunek 1 wymiary [mm]
Rysunek 2 wymiary [mm]
Rysunek 3 wymiary [mm]
DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 1 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 2 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 3
Rysunek 4 wymiary [mm]
Rysunek 5 wymiary [mm]
Rysunek 6 wymiary [mm]
DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 4 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 5 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 6
Rysunek 7 wymiary [mm]
Rysunek 8 wymiary [mm]
Rysunek 9 wymiary [mm]
DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 7 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 8 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunke 9
Rysunek 10 wymiary [mm]
Rysunek 11 wymiary [mm]
Rysunek 12 wymiary [mm]
DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 10 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 11 DIODY PROSTOWNICZE W OBUDOWIE PASTYLKOWEJ rysunek 12
