Diody ultraszybkie typu HEXFRED
Diody ultraszybkie typu HEXFRED

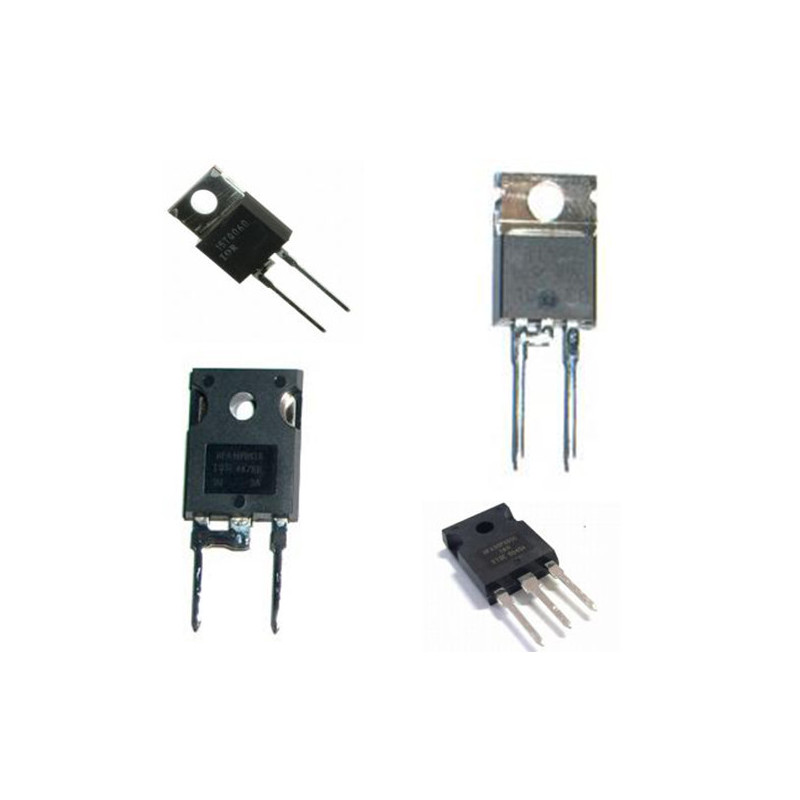

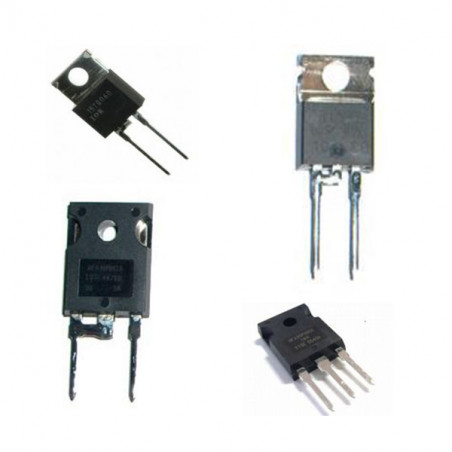

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Vishay

Diody ultraszybkie typu HEXFRED

TypPowt. napięcie
wsteczne
VRRM
[V]		IF(AV)/TcwwSpadek napięcia
w czasie przewodzenia
UFM
[A]		Czas odzyskiwania
zdolności zaworowych
tIT
[ns]		Rezystancja cieplna
Rth
[°c/w]		Obudowa
[A][oc]
HFA08TA60C 600 8 100 1,8 42 2,5 TO-220AB J9
HFA16TA60C 600 16 90 1,7 55 1,75 TO-220AB J9
HFA30TA60C 600 30 100 1,7 60 0,85 TO-220AB J9
HFA04TB60 600 4 106 1,8 42 5 TO-220AC J11
HFA08TB60 600 8 90 1,7 55 3,5 TO-220AC J11
HFA15TB60 600 15 100 1,7 60 1,7 TO-220AC J11
HFA25TB60 600 25 100 1,7 75 0,83 TO-220AC J11
HFA06TB120 1200 6 100 3 26 2 TO-220AC J11
HFA08TB120 1200 8 91 3 28 1,7 TO-220AC J11
HFA16TB120 1200 16 98 3 30 0,83 TO-220AC J11
HFA16PA60C 600 16 90 1,7 55 1.75 TO-247AC J13
HFA30PA60C 600 30 100 1,7 60 0,85 TO-247AC J13
HFA50PA60C 600 50 100 1,7 75 0,42 TO-247AC J13
HFA16PA120C 1200 16 91 3,3 28 1,7 TO-247AC J13
HFA32PA120C 1200 16 98 3 30 0,83 TO-247AC J13
HFA08PB60 600 8 90 1,7 55 3,5 TO-247AC J12
HFA15PB60 600 15 100 1,7 60 1,7 TO-247AC J12
HFA25PB60 600 25 100 1,7 75 0,83 TO-247AC J12
HFA06PB120 1200 6 100 3 26 2 TO-247AC J12
HFA08PB120 1200 8 91 3 28 1,7 TO-247AC J12
HFA16PB120 1200 16 98 3 30 0,83 TO-247AC J12
HFA30PB120 1200 30 84 3 37 0,55 TO-247AC J12

Rysunek: Rozkład wyprowadzeń

DIODY ULTRASZYBKIE TYPU HEXFRED - IR wyprowadzenie J9, J13 DIODY ULTRASZYBKIE TYPU HEXFRED - IR wyprowadzenie J10, J14 DIODY ULTRASZYBKIE TYPU HEXFRED - IR wyprowadzenie J11, J12 DIODY ULTRASZYBKIE TYPU HEXFRED - IR wyprowadzenie J10A, J12A DIODY ULTRASZYBKIE TYPU HEXFRED - IR wyprowadzenie J14A
