Element kompensujący ciśnienie DA 284
  • Element kompensujący ciśnienie DA 284

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: STEGO

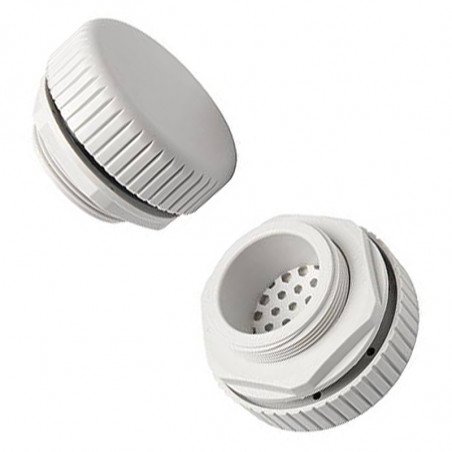

Element kompensujący ciśnienie DA 284

Wskutek wahań temperatury wewnątrz i na zewnątrz szaf i obudów wysokiej klasy ochrony powstają różnice ciśnień. Podciśnienie w szafe zasysa pył i wilgoć przez uszczelki na drzwiach. W ten sposób wytwarza się kondensat, ponieważ wilgoć nie może się ulotnić. Element kompensujący ciśnienie serii DA 284 jest łatwa w montażu i umożliwia wyrównanie ciśnienia zachowując klasę ochrony IP 66. Membrana półprzepuszczalna umożliwia odprowadzanie powietrza i wilgotności z szafy do otoczenia. W przeciwnym kierunku przepuszczane jest jedynie suche powietrze-wilgoci pył zostają zatrzymane przez membranę.

  • Bardzo wysoki stopień ochrony
  • Z membraną półprzepuszczalną
  • Łatwy montaż



Dane techniczne

Mocowanie Gwint M40 x 1,5 z nakrętką
Głębokość ok. 16 mm
Tworzywo Tworzywo sztuczne, jasnoszare
Uszczelka Pierścień uszczelniający NBR
Filtr Membrana półprzepuszczalna
Przepuszczalność powietrza 1200 l/h przy różnicy ciśnień min. 70 mbar

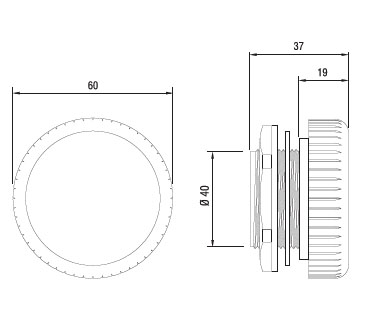

Wymiary 60 mm x 37 mm
Montaż Położenie dowolne
Temperatura pracy i składowania -40 do +80 °C


Instrukcja montażu

Wywiercić otwór 0 40,5*°’5 mm w ścianie szafy i zamocować nakrętką element wyrównania ciśnienia. Zwrócić należy uwagę, by pierścień uszczelniający znajdował się na zewnętrznej stronie ściany szafy.W większych szafach i w szafach z dużą ilością podzespołów elektronicznych zaleca się montaż dwóch lub więcej elementów wyrównania ciśnienia w górnej części szafy na przeciwko siebie.


Numer katalogowy

Nr art. Stopień ochrony Opakowanie masa
28400.0-00 IP66 2 sztuki 90 g
28400.0-01 IP66 1 sztuka 45 g
Mniej
