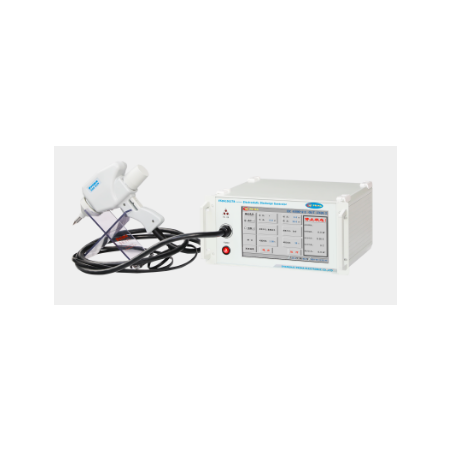

Symulator ESD ESD61002TB
Symulator ESD ESD61002TB

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Symulator ESD ESD61002TB

  • ESD61002TB

ESD61002TB został specjalnie zaprojektowany z myślą o wymaganiach dotyczących kompatybilności elektromagnetycznej – testów odporności na wyładowania elektrostatyczne (ESD). Służy jako podstawa do oceny wydajności urządzeń elektrycznych i elektronicznych poddanych zakłóceniom wyładowań elektrostatycznych bezpośrednio od operatorów oraz pobliskich obiektów.

Cechy:

  • Ergonomiczna konstrukcja
  • Obsługa przez kolorowy ekran dotykowy 10,1 cala
  • Dowolne przełączanie biegunowości dodatniej i ujemnej
  • Możliwość przełączania między językiem chińskim a angielskim
  • Tryby: niestandardowy, wzmocniony i standardowy
  • Doskonała technologia, trwałość
  • Maksymalne napięcie testowe: do 30kV
  • Inteligentne wykrywanie błędów wyładowania w powietrzu
  • Interfejsy RJ45 i RS232, zdalne sterowanie (opcjonalnie)
  • Wymienny moduł wyładowczy
  • Obsługa trybu ciągłego wyładowania skanującego 20pps
  • Wbudowany wyświetlacz temperatury, wilgotności, czasu i wysokiego napięcia w czasie rzeczywistym
  • Możliwość swobodnej wymiany elektrody wyładowczej

Zgodność z normami:

  • IEC61000-6-1
  • GR 1089
  • EN61326
  • GB/T17626.2 / EN / IEC61000-4-2
  • GB/T19951
  • ISO10605
  • IEC61340-3-1
  • ITU-T K.20
  • IEC61326

Parametry:

Parametr Wartość / Opis
Wyładowanie stykowe 200V ~ 30000V (±5%)
Wyładowanie w powietrzu 200V ~ 30000V (±5%)
Zakres napięcia 0.20kV ~ 30.0kV ±5%
Skok napięcia 0.0kV ~ 10.0kV
Czas podtrzymania > 5 sekund
Polaryzacja wyjściowa +, -, +/-, -/+
T&H Wbudowany termometr i miernik wilgotności
Elektroda wyładowcza Głowica szpiczasta (wyładowanie stykowe) Głowica zaokrąglona (wyładowanie w powietrzu)
Tryb wyładowania Wyładowanie stykowe, wyładowanie w powietrzu
Moduł RC Pojemność rozładowania: 150pF Rezystancja: 330Ω
Częstotliwość powtarzania Pojedyncze / 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 Hz
Tryb wyzwalania Pojedynczy, ręczny, automatyczny
Liczba impulsów 1c ~ 60000c
Czas narastania impulsu 0.6 ~ 1.0 ns
