Symulator ESD PESD-20T1
Symulator ESD PESD-20T1

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

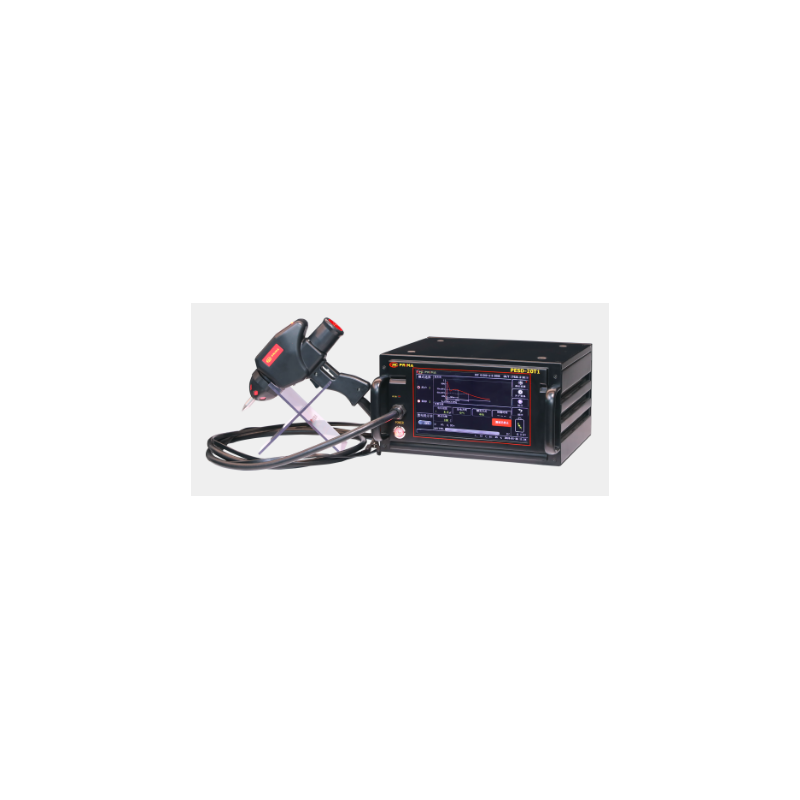

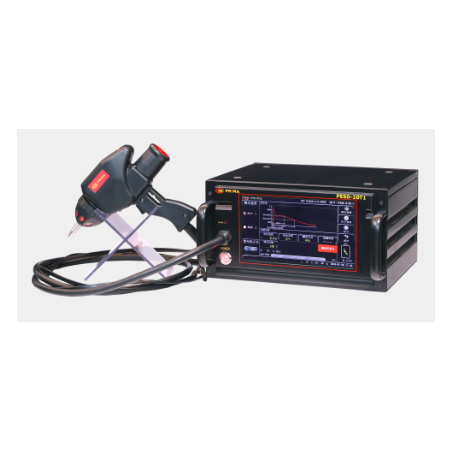

Symulator ESD PESD-20T1

  • PESD-20T1

PESD-20T1 jest specjalnie zaprojektowany do eksperymentów związanych z kompatybilnością elektromagnetyczną – odpornością na wyładowania elektrostatyczne (ESD), aby zapewnić podstawę do oceny wydajności urządzeń elektrycznych i elektronicznych narażonych na zakłócenia spowodowane wyładowaniami elektrostatycznymi bezpośrednio od operatora oraz od pobliskich obiektów.

Cechy:

  • Obsługa za pomocą kolorowego ekranu dotykowego 10,1 cala
  • Dowolne przełączanie biegunowości dodatniej i ujemnej
  • Możliwość przełączania między językiem chińskim i angielskim
  • Tryb niestandardowy, podwyższony i standardowy
  • Doskonała technologia, trwałość
  • Maksymalne napięcie testowe może osiągnąć 20kV
  • Inteligentne wykrywanie awarii wyładowań w powietrzu
  • Interfejs RJ45 i RS232, zdalne sterowanie (opcjonalnie)
  • Możliwość wymiany modułu wyładowczego
  • Obsługa trybu ciągłego skanowania wyładowań z częstotliwością 20pps
  • Wbudowany wyświetlacz temperatury, wilgotności, czasu i napięcia w czasie rzeczywistym
  • Możliwość swobodnej wymiany elektrody wyładowczej

Zgodność z normami:

  • IEC61000-6-1
  • GR 1089
  • EN61326
  • GB/T17626.2 / EN / IEC61000-4-2
  • GB/T19951
  • ISO10605
  • IEC61340-3-1
  • ITU-T K.20
  • IEC61326

Parametry techniczne:

Parametr Wartość / Opis
Wyładowanie stykowe 200V ~ 30000V (±5%)
Wyładowanie w powietrzu 200V ~ 30000V (±5%)
Zakres napięcia 0,20kV ~ 30,0kV ±5%
Skok napięcia 0,0kV ~ 10,0kV
Czas podtrzymania > 5 sekund
Polaryzacja wyjściowa +, -, +/- , -/+
T&H Wbudowany termometr i miernik wilgotności
Elektroda wyładowcza Głowica szpiczasta (dla wyładowania stykowego) Głowica zaokrąglona (dla wyładowania w powietrzu)
Tryb wyładowania Wyładowanie stykowe, wyładowanie w powietrzu
Moduł RC Pojemność rozładowania: 150pF Rezystancja rozładowania: 330Ω
Częstotliwość powtarzania Pojedyncze / 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 Hz
Tryb wyzwalania Pojedynczy, ręczny, automatyczny
Liczba impulsów 1c ~ 60000c
Czas narastania impulsu 0.6 ~ 1.0 ns
