3 generacja modułów IPM - seria S | Mitsubishi

3 GENERACJA MODUŁÓW IPM-SERIA S

3 GENERACJA MODUŁÓW IPM-SERIA S

Tabela. Dane elektryczne

TypMaksymalne parametryVce(sat) @ Tj=25°C
[V]
Obudowa
Vces
[V]
Ic
[A]
Pt
[W]
600V

PM10CSJ060

600 10 39 1/8 S6

PM15CSJ060

600 15 43 1/8 S6

PM20CSJ060

600 20 56 1/8 S6

PM30CSJ060

600 30 83 1/8 S6

PM30RSF060

600 30 83 1/8 S9

PM50RSA060

600 50 138 1/8 SIO

PM50RSK060

600 50 100 1/8 S11

PM75RSA060

600 75 312 1/8 SIO

PM75RSK060

600 75 125 1/8 S12

PM100CSA060

600 100 403 1/8 S7

PM100RSA060

600 100 403 1/8 S7

PM150CSA060

600 150 500 1/8 S7

PM150RSA060

600 150 500 1/8 S7

PM200CSA060

600 200 595 1/8 S8

PM200DSA060

600 200 595 1/8 S2

PM300DSA060

600 300 960 1/8 S3

PM400DSA060

600 400 1140 1/8 S4

PM600DSA060

600 600 1790 1/8 S5

PM800HSA060

600 800 2100 2 S1
1200V

PM10CZF120

1200 10 62 2,7 S16

PM10RSH120

1200 10 62 2,3 SI 7

PM15CZF120

1200 15 83 2,7 S16

PM15RSH120

1200 15 83 2,3 SI 7

PM25RSB120

1200 25 132 2,5 S18

PM25RSK120

1200 25 100 2,5 S19

PM50RSA120

1200 50 347 2,5 S7

PM75CSA120

1200 75 500 2,5 S7

PM75DSA120

1200 75 460 2,3 S2

PM100CSA120

1200 100 595 2,5 S8

PM100DSA120

1200 100 595 2,3 S2

PM150DSA120

1200 150 960 2,3 S3

PM200DSA120

1200 200 1140 2,3 S4

PM300DSA120

1200 300 1790 2,3 S5

PM400HSA120

1200 400 2315 2,3 S13

PM600HSA120

1200 600 3470 2,3 S14

PM800HSA120

1200 800 4630 2,5 S15

OC - over-current prot.
zabezpieczenie przeciążeniowe
SC - short-circuit prot.
zabezpieczenie zwarciowe
OT - over-temp. prot.
zabezpieczenie temperaturowe
UV - under-voltage lock prot.
zabezpieczenie podnapięciowew
SymbolFunkcje wewnętrzne
H 1 tranzystor IGBT ze sterowaniem
i zabezpieczeniem OC/UV
D Półmostek IGBT ze sterowaniem
i zabezpieczeniem OC/OT/UV
C 3 fazowy układ IGBT ze sterowaniem
i zabezpieczeniem OC/SC/OT/UV
R 3 fazowy układ IGBT ze sterowaniem,
hamulcem i zabezpieczeniem OC/SC/OT/UV


3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S

3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
3 GENERACJA MODUŁÓW IPM-SERIA S
Cena netto w

Konfiguracja [1]

Napięcie VCES [2]

Obudowa [5]

Prąd kolektora IC [12]

Producent [1]

Zdjęcie Nr producenta
Producent
Nr katalogowy
Nazwa produktu Napięcie VCES Prąd kolektora IC Konfiguracja Sprawdź stan magazynowy Ilość [szt.] Cena netto [PLN] / szt. Zamów
Sprawdź
0
od 1 400.00
Sprawdź
0
od 1 1360.00
Sprawdź
0
od 1 725.86
Sprawdź
0
od 1 210.46
Sprawdź
0
od 1 1350.00
Sprawdź
0
od 1 253.41
Sprawdź
0
od 1 360.00
Sprawdź
0
od 1 768.81
Sprawdź
0
od 1 810.00
Sprawdź
0
od 1 380.00
Sprawdź
0
od 1 240.00
Sprawdź
0
od 1 700.00
Sprawdź
0
od 1 850.00
Sprawdź
0
od 1 1550.00
Sprawdź
0
od 1 1100.00
Sprawdź
0
od 1 472.45
Sprawdź
0
od 1 850.00
Sprawdź
0
od 1 2300.00

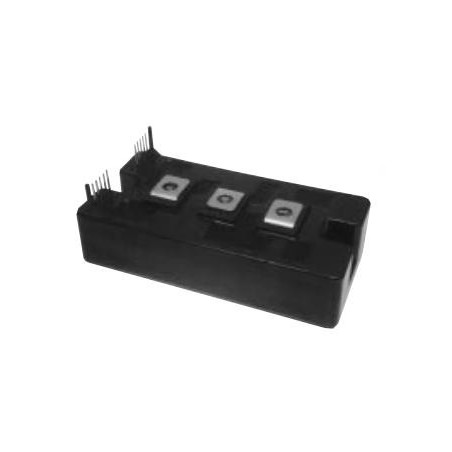

PM300DSA060 tranzystor | Mitsubishi

PM300DSA060 | Mitsubishi
PM300DSA060 | Mitsubishi

Nr producenta: PM300DSA060

Nr katalogowy: C-X-X-021291

Producent: Mitsubishi

Dane katalogowe

Napięcie VCES
600 V
Prąd kolektora IC
300 A
Obudowa
-

Cena [PLN] / szt.

Ilość [szt.] Cena netto z VAT
od 1 810,00 996,30

Zamówienie

Stan magazynowy: Sprawdź
0
