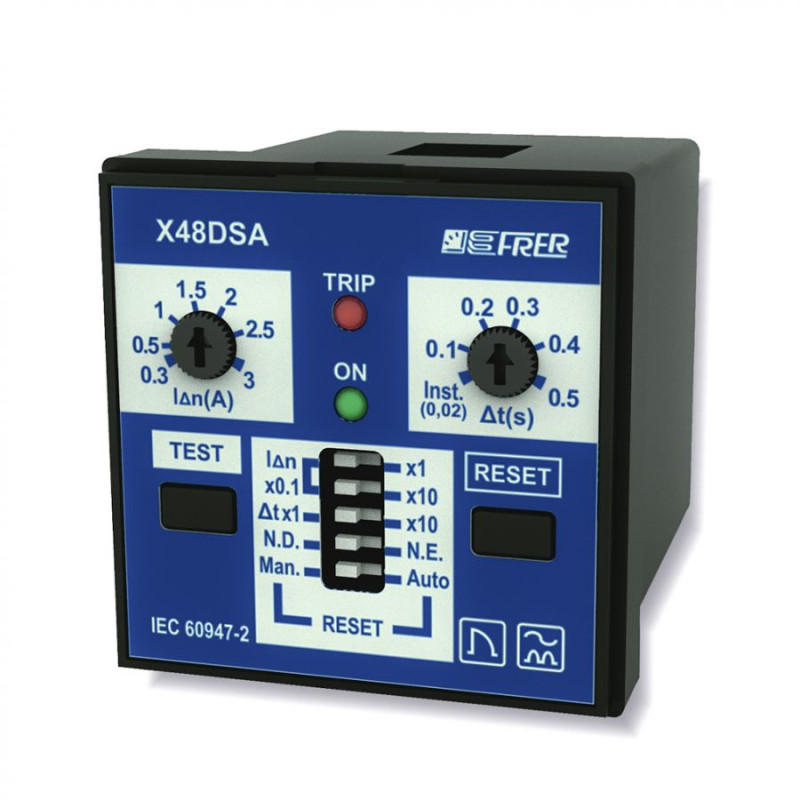

Kompaktowy przekaźnik prądu upływu X48DSA typu A wyróżnia się niewielkim rozmiarem 48 x 48 mm.

Przekaźniki różnicowoprądowe serii X…DSA typu A zapewniają precyzyjne wykrywanie prądów upływowych AC i pulsujących DC w zakresie do 300 A. Umożliwiają pomiar TRMS, regulację progu zadziałania i czasu opóźnienia oraz test ciągłości połączenia z przekładnikiem.



Główne cechy

  • Szeroki zakres prądów wyzwalających i opóźnień, aby zagwarantować niezbędną selektywność w celu utrzymania w eksploatacji części systemu.
  • Trzy zakresy wyłączenia prądu i opóźnienia aby zwiększyć dokładność ustawień.
  • Ciągła kontrola połączenia z transformatorem toroidalnym mierzona na uzwojeniach, z wyświetlaniem komunikatu ostrzegawczego w przypadku wyniku ujemnego.
  • Wybór ręczny lub automatyczny reset.
  • Wejścia dla zdalnego resetu.



Dane techniczne

Parametr Wartość
Typ przekaźnika Różnicowoprądowy typu A
Zakres prądu zadziałania IΔn 30 mA – 30 A lub 30 A – 300 A (w zależności od modelu)
Zakres nastawy czasu opóźnienia 0,02 s – 5 s (w dwóch zakresach)
Pomiar prądu TRMS
Filtr 3. harmonicznej Tłumienie 80% @ 150 Hz
Częstotliwość pracy 47 – 63 Hz
Wyjście przekaźnikowe (TRIP) 2 styki przełączne (DPDT), AC1 8A / 250 VAC
Zasilanie 115–230 VAC (±5%/–10%) lub 20–260 VAC/DC
Funkcja TEST Przyciskiem na panelu (ciągły test połączenia z przekładnikiem)
Funkcja RESET Ręczna lub automatyczna (3 próby)
Wskaźnik LED TRIP Tak (migający LED tylko w wersjach „L”)
Temperatura pracy 0…+50 °C, wilgotność względna <90% (bez kondensacji)
Temperatura przechowywania –20…+70 °C
Stopień ochrony – obudowa IP50
Stopień ochrony – front IP52
Stopień ochrony – zaciski IP20
Obudowa Samogasnący (UL 94-V0)
Wymiary (szer. × wys.) 48 × 48 mm
Głębokość całkowita < 60 mm (łącznie z zaciskami)
Waga 150 g
Zgodność z normami IEC 60947-2 (Annex M), IEC 61010-1 CAT III 300 V



Oznaczenia serii X48DSA:

Typ zasilania Zakres prądu różnicowego Kod produktu Funkcje dodatkowe
115–230 VAC 30 mA – 30 A X48DSA030X20S Trip1 + Trip2 + zewnętrzny RESET
30 A – 300 A X48DSA300X20S
20–260 VAC/DC 30 mA – 30 A X48DSA030X20E
30 A – 300 A X48DSA300X20E
115–230 VAC 30 mA – 30 A X48DSA030L20S Trip1 + Trip2 + zewnętrzny RESET + migający LED
30 A – 300 A X48DSA300L20S
20–260 VAC/DC 30 mA – 30 A X48DSA030L20E
30 A – 300 A X48DSA300L20E
