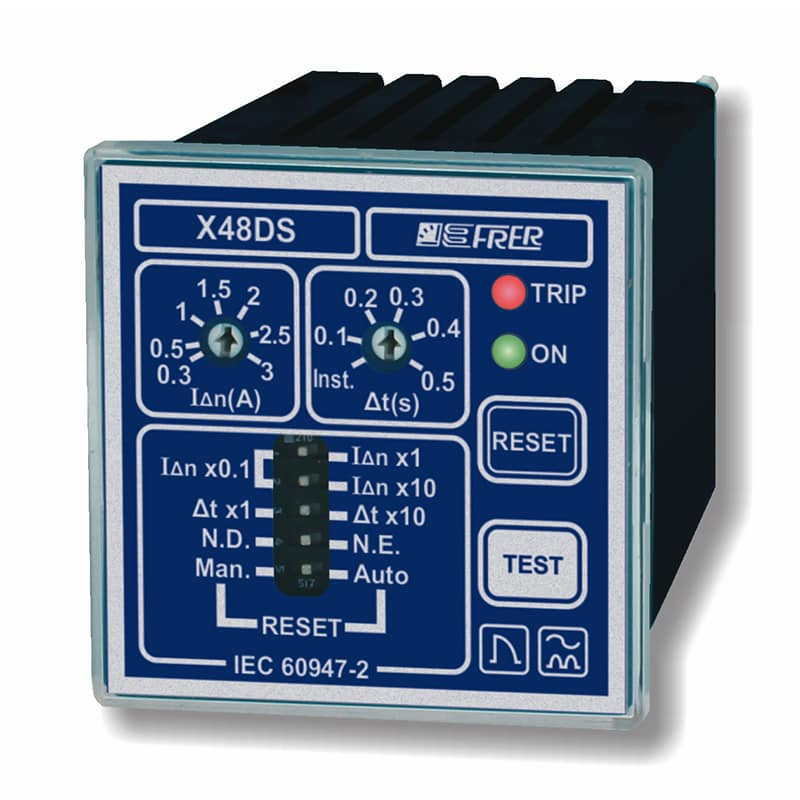

Kompaktowy przekaźnik prądu upływu X48DS

Seria przekaźników prądu upływu X48DSA przeznaczona jest do pomiaru upływów lub niewyważonych strat spowodowanych przez prądy lub sprzęt do izolacji przewodów. Reaguję w przypadku, gdy ustalone limity zostały przekroczone, wyłączając zasilanie uszkodzonego systemu.

Powstanie upływu powoduje, że powstaje różnica prądów między przewodami „zasilającym” i „powrotnym”. Jest to tzw. prąd różnicowy, który można mierzyć przy pomocy przekładnika Ferrantiego.

Jeżeli izolacja jest uszkodzona, pojawia się upływ i nierówność prądów indukuje w uzwojeniu wtórnym przekładnika napięcie. Wartość tego napięcia jest oceniana przez obwody pomiarowe przekaźnika różnicowoprądowego i stanowi podstawę do sygnalizacji poziomu upływu i zgłoszenia alarmu.

Główne cechy

• Szeroki zakres prądów wyzwalających i opóźnień, aby zagwarantować niezbędną selektywność w celu utrzymania w eksploatacji części systemu.
• Trzy zakresy wyłączenia prądu i opóźnienia aby zwiększyć dokładność ustawień.
• Ciągła kontrola połączenia z transformatorem toroidalnym mierzona na uzwojeniach, z wyświetlaniem komunikatu ostrzegawczego w przypadku wyniku ujemnego
• Wybór ręczny lub automatyczny reset.
• Wejścia dla zdalnego resetu.
