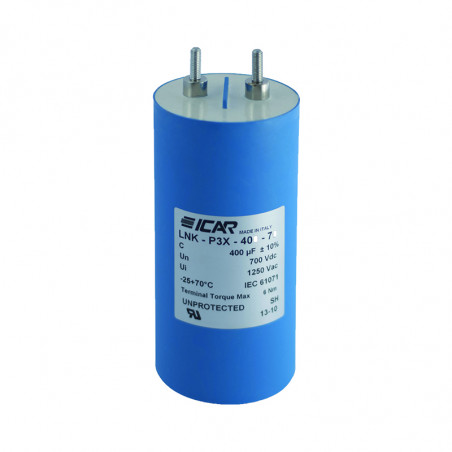

Kondensatory mocy DC seria LNK-P3X
  • Kondensatory mocy DC seria LNK-P3X

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Icar

Kondensatory mocy DC seria LNK-P3X

Dane techniczne

  • Zakres temperatury pracy: -25°C ÷70°C
  • Tolerancja: ±10%
  • Test napięciowy: wprowadzenie/wyprowadzenie = 1.5*UNDC,10s [DC]; końcówka/obudowa = 4000VAC, 60s [AC]


Typ UN
[VDC]
Pojemność
[µF]
Us
[V]
Imax
A
dv/dt
V/us
L
[nH]
Rs
[mΩ]
d
[mm]
D
[mm]
L
[mm]
LNK-P3X-200-70 700 200 1400 30 20 80 3.9 M6 60 140
LNK-P3X-400-70 700 400 1400 40 20 90 2.7 M6 75 155
LNK-P3X-750-70 700 750 1400 55 20 90 1.6 M8 100 155
LNK-P3X-140-90 900 140 1800 30 20 80 4.0 M6 60 140
LNK-P3X-250-90 900 250 1800 40 20 90 2.3 M6 75 155
LNK-P3X-500-90 900 500 1800 55 20 90 1.9 M8 100 155
LNK-P3X-120-100 1000 120 2000 30 20 80 4.2 M6 60 140
LNK-P3X-200-100 1000 200 2000 40 20 90 3.3 M6 75 155
LNK-P3X-400-100 1000 400 2000 55 20 90 2.0 M8 100 155
LNK-P3X-100-110 1100 100 2200 30 20 80 4.7 M6 60 140
LNK-P3X-190-110 1100 190 2200 40 20 90 3.3 M6 75 155
LNK-P3X-350-110 1100 350 2200 55 20 90 2.2 M8 100 155
LNK-P3X-75-125 1250 75 2500 30 30 80 5.4 M6 60 140
LNK-P3X-140-125 1250 140 2500 40 20 90 3.8 M6 75 155
LNK-P3X-250-125 1250 250 2500 55 20 90 2.5 M8 100 155
LNK-P3X-50-145 1450 50 2900 30 30 80 7.0 M6 60 140
LNK-P3X-100-145 1450 100 2900 40 30 90 4.6 M6 75 155
LNK-P3X-200-145 1450 200 2900 55 30 90 2.7 M8 100 155
LNK-P3X-33-180 1800 33 3600 30 40 80 8.5 M6 60 140
LNK-P3X-66-180 1800 66 3600 40 30 90 5.6 M6 75 155
LNK-P3X-125-180 1800 125 3600 55 30 90 3.3 M8 100 155


Wymiary [mm]


Kondesatory mocy DC seria LNK-P3X
