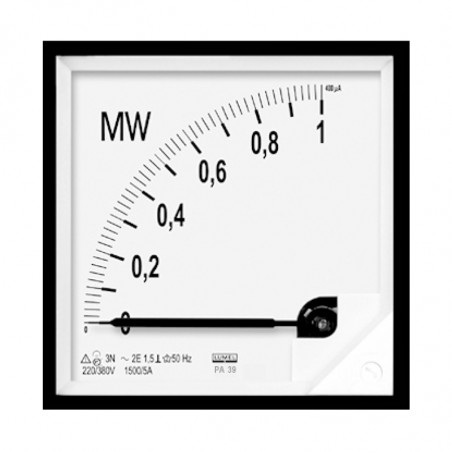

Mierniki przetwornikowe mocy

Zastosowanie

Tablicowe mierniki przetwornikowe mocy przeznaczone są do pomiaru mocy czynnej i biernej w sieciach energetycznych prądu przemiennego. Moc mierzona wskazywana jest przez magnetślektryczny ustrój pomiarowy.



Mierniki dostarczane są w wykonaniach:

  • do pomiaru mocy czynnej w układach jednofazowych,
  • do pomiaru mocy czynnej w układach trójfazowych trójprzewodowych i czteroprzewodowych symetrycznie lub niesymetrycznie obciążonych,
  • do pomiaru mocy biernej w układach trójfazowych trójprzewodowych i czteroprzewodowych symetrycznie lub niesymetrycznie obciążonych,
  • z zerem z lewej strony podziałki do pomiaru jednokierunkowego przepływu mocy,
  • z zerem na środku podziałki do pomiaru dwukierunkowego przepływu mocy.


Dane techniczne

Zakresy pomiarowe wg szeregu 1; 1,2; 1,5; 2; 2,5; 3; 4; 5; 6; 8 lub dziesiętna krotność jednej z tych liczb
Napięcie wejściowe 100/√3 (x/100/√3); 100 (x/100), 133, 230, 280, 400, 500, 690 V
Prąd wejściowy 1 A (X/1A) 5 A (X/5A)
Współczynnik mocy czynnej cosφ 0,5poj. i 0,5ind.
Współczynnik mocy biernej sinφ 0,5poj.. i 0,5ind.
Klasa dokładności 1,5
Nominalne warunki użytkowania temperatura otoczenia 5...23...40°C
dla wykonania tropikalnego na życzenie 5...35...55°C
wilgotność względna powietrza 25... 85%
częstotliwość wielkości wejściowych wg zamówienia (tablica 3)
pozycja pracy wg zamówienia 5°(tablica 3)
Błędy dodatkowe zg. z PN-EN 60051-3
Moc pobierana przez miernik obwód napięciowy ≤3 [VA]
obwód prądowy ≤0,25 [VA]
Kompatybilność elektromagnetyczna: odporność na zakłócenia elektromagnetyczne wg PN-EN 61000-6-2
emisja zakłóceń elektromagnetycznych wg PN-EN 61000-6-4
Wymagania bezpieczeństwa wg PN-EN 61010-1+A1 kategoria instalacji III
stopień zanieczyszczenia 2
maksymalne napięcie pracy względem ziemi 600 V
Stopień ochrony zapewniany przez: obudowę IP50 lub IP65 - na życzenie
zaciski IP20
Materiał obudowy tworzywo termoplastyczne
Materiał szyby szkło
Masa 400 g
Wyposażenie uchwyty mocujące: 2 szt. (dla IP50) lub 4 szt. (dla IP65)
instrukcja obsługi: 1 szt.
karta gwarancyjna: 1 szt.
osłona zacisków: 1 szt. (na życzenie)

Do mierników współpracujących z przekładnikami prądowymi lub napięciowymi Producent - w ramach kompletacji - może dostarczyć przekładniki.



Dobór zakresu pomiarowego

1. Obliczyć moc z zależności:
P = Un X In dla sieci jednofazowej
P = √3 X Un X In dla sieci trójfazowej
gdzie:
Un - napięcie znamionowe sieci:

  • dla sieci trójfazowej - napięcie międzyprzewodowe,
  • przy przyłączeniu przez przekładniki - znamionowe napięcie pierwotne.

In - prąd znamionowy:

  • 5 A lub 1 A,
  • przy przyłączeniu przez przekładniki - znamionowy prąd pierwotny.

2. Obliczoną wartość mocy zaokrąglić do najbliższej wartośći z podanego ciągu liczb dla zakresu pomiarowego.

3. Przykład doboru zakresu pomiarowego.
Sieć trójfazowa; wartości znamionowe przekładników: 15 000/100 V i 400/5 A
P = √3 ´ 15 000 V ´ 400 A = 10,39 MW (Mvar)
Wybrany zakres pomiarowy: 10 MW (Mvar)



Wymiary zewnętrzne miernika dla stopnia ochrony obudowy ip 50


Mierniki przetwornikowe mocy



Wymiary zewnętrzne miernika dla stopnia ochrony obudowy ip 65


Mierniki przetwornikowe mocy



Sposób mocowania w tablicy

Miernik jest mocowany do tablicy dwoma trzymaczami śrubowymi, które mogą być zamocowane na dowolnych przeciwległych narożnikach obudowy.


Mierniki przetwornikowe mocy



Kod wykonań

W zamówieniu należy podać nazwę i kod wykonania miernika posługując się poniższą tablicą.


Mierniki przetwornikowe mocy

Np.: Miernik PA39-H-F-0-L5-0-0-00-0 oznacza wykonanie miernika mocy biernej, pracującego w sieci trójfazowej, czteroprzewodowej, symetrycznie obciążonej, o częstotliwości 50 Hz, pracujący z zewnętrznymi przekładnikami: napięciowym 3000 /100/√3 V, prądowym 300A/5A, mierzący moc w jednym kierunku, w pozycji pracy C3 (900), wykonanie katalogowe, bez dodatkowych wymagań.

Uwagi: Zakres miernika mocy wynika z podanych wartości znamionowych przekładnika prądowego i napięciowego zgodnie z tablicą 1 (np.: dla podanego przykładu zakres mocy wynosi 1,5 Mvar).
