Miniaturowe przekaźniki mocy serii MY...
  • Miniaturowe przekaźniki mocy serii MY...

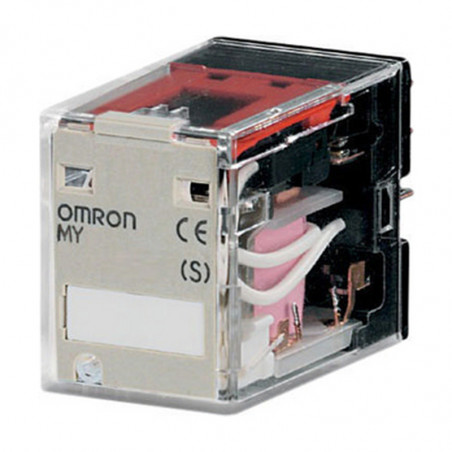

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Omron

Miniaturowe przekaźniki mocy serii MY...

Cechy

  • według VDE 0110 / C 250 względnie A 250
  • mechaniczny wskaźnik położenia łączeniowego


Dane techniczne

Rodzaj wyprowadzeń: wyprowadzenia lutowane, do wtykania w różne podstawki
Zestyki: MY2 - 2 zestyki przełączne,
MY4 - 4 zestyki przełączne
Materiał styków: Ag (cienko złocone)
Obciążenie znamionowe: MY2 - 5 A przy 250 V AC, 5 A przy 30 V DC
MY4 - 3 A przy 250 V AC, 3 A przy 30 V DC
Prąd trwały i załączania max.: MY2-10A
MY2 - 5 A
Napięcie przełączane max.: 250 V AC, 125 V DC
Moc łączeniowa min.: 5VDC, 1 A
Moc łączeniowa max.: 2500 VA, 300 W
Czas zadziałania i odpadania: max. 20 ms
Temperatura otoczenia: -55 do 70°C przy prądzie znamionowym (bez szronienia)
Trwałość mechaniczna: cewka AC: 50 mln cykli łączeniowych
cewka DC: 100 mln cykli łączeniowych
Wymiary: 28x 21,5x 36 mm
Dopuszczenia: UL, CSA,VDE, IMQ


Typ Napięcie
znamionowe cewki
Prąd
znamionowy cewki
Rezystancja
cewki

MY2 12DC 12 VDC 75 mA 160 Ω
MY2 24DC 24 V DC 37 mA 650 Ω
MY2 24AC 24 VAC 59 mA 160 Ω
MY2 220/240AC 220 do 240 V AC 8mA 9800 Ω
Podstawka
PYF08A-E montaż na szynie DIN, zaciski śrubowe
PY08-02 montaż na płytce drukowanej
PY08 lutowane wyprowadzenie z tyłu

MY4 12DC 12 V DC 75 mA 160 Ω
MY4 24DC 24 V DC 37 mA 650 Ω
MY4 24AC 24 V AC 59 mA 160 Ω
MY4 220/240AC 220 do 240 V AC 8mA 9800 Ω
Podstawka
PYF14A-E montaż na szynie DIN, zaciski śrubowe
PY14-02 montaż na płytce drukowanej
