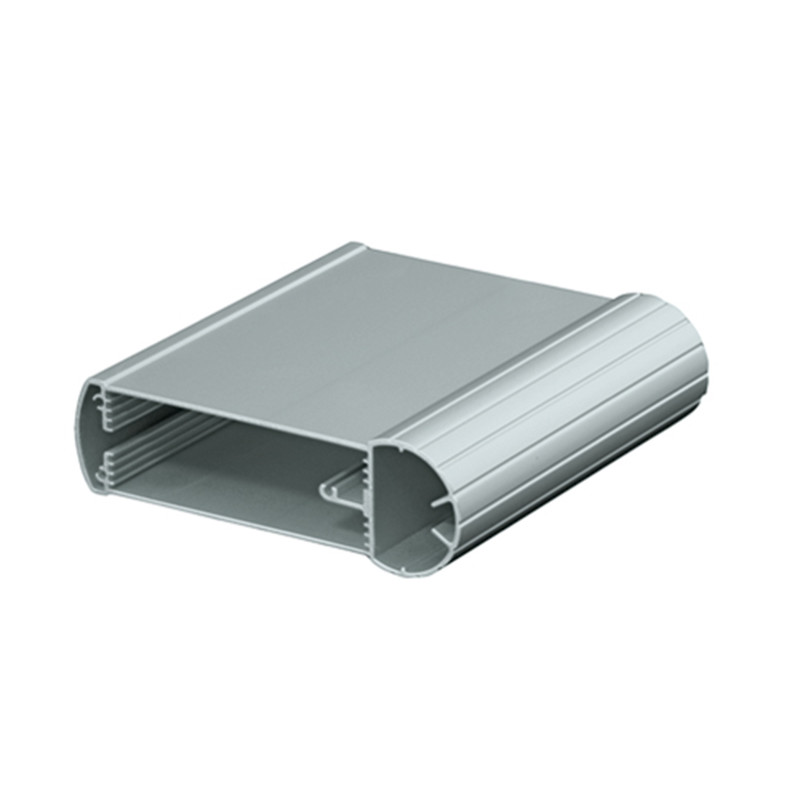

MobilCASE - obudowa z profili aluminiowych IP65

mobilCASE to nowoczesna obudowa sterownicza, która dzięki konstrukcji profilowej oferuje całkowitą różnorodność pod kątem długości. Trzy dostępne szerokości gwarantują przy tym możliwość zastosowania dla każdej możliwej aplikacji. Odporne zaślepki z ciśnieniowego odlewu aluminium chronią obudowę i stałe elementy przy zastosowaniach w terenie. Pas na plecy ułatwia transport. Do zastosowania stołowego dostępny jest praktyczny uchwyt do stawiania. Przy pomocy adaptera istnieje również możliwość połączenia dwóch obudów. Przechylny uchwyt umożliwia ponadto zastosowanie w formie obudowy ściennej lub pulpitowej. Uchwyt dla 2 lub 4 baterii zapewnia przenośne zasilanie energią. Zagłębiona powierzchnia czołowa nadaje się idealnie do mocowania klawiatur foliowych lub wyświetlaczy. Elastyczna obudowa profilowana z wieloma możliwościami. Odporna na działanie czynników atmosferycznych i wodoszczelna. Liczne akcesoria stanowią uzupełnienie dla programu mobilCASE.

Typ Nr części Długość D Szerokość W Wymiar P
Profil P 80-1-120 250.080.120 120 118 80 Pobierz
Profil P 80-1-160 250.080.160 160 118 80 Pobierz
Profil P 100-1-160 250.100.160 160 138 100 Pobierz
Profil P 100-1-200 250.100.200 200 138 100 Pobierz
Profil P 130-1-180 250.130.180 180 168 130 Pobierz
Profil P 130-1-240 250.130.240 240 168 130 Pobierz
Profil P 80-2-120 251.080.120 120 118 80 Pobierz
Profil P 80-2-160 251.080.160 160 118 80 Pobierz
Profil P 100-2-160 251.100.160 160 138 100 Pobierz
Profil P 100-2-200 251.100.200 200 138 100 Pobierz
Profil P 130-2-180 251.130.180 180 168 130 Pobierz
Profil P 130-2-240 251.130.240 240 168 130 Pobierz
A Mocowanie zewnętrzne A Mocowanie zewnętrzne
B Uchwyt listwy zaciskowej B Uchwyt listwy zaciskowej
BF Komora baterii BF Komora baterii
C Kolorowe paski nakładki zakrywające C Kolorowe paski/nakładki zakrywające
D Silikonowa uszczelka pokrywy D Silikonowa uszczelka pokrywy
DA Zaślepki Alu DA Zaślepki Alu
DH Przytrzymanie pokrywy DH Przytrzymanie pokrywy
DP Zaślepki POM DP Zaślepki POM
DV Zamek z podwójną bródką DV Zamek z podwójną bródką
EMC Ekranowanie EMC Ekranowanie
EP Polerowanie elektrolityczne EP Polerowanie elektrolityczne
F Płyta czołowa samoprzyczepna F Płyta czołowa samoprzyczepna
FE Wziernik FE Wziernik
H Śruba ręczna H Śruba ręczna
HG Uchwyt multiPANEL HG Uchwyt multiPANEL
HS Zawias przytrzymujący HS Zawias przytrzymujący
I System uchwytów I System uchwytów
ID Zintegrowane uchwyty pokryw ID Zintegrowane uchwyty pokryw
IN Śruba imbusowa IN Śruba imbusowa
IS Schowany zawias zewnętrzny IS Schowany zawias zewnętrzny
J Uchwyt ręczny J Uchwyt ręczny
L Ochrona antykorozyjna L Ochrona antykorozyjna
LH Uchwyt płytki drukowanej LH Uchwyt płytki drukowanej
M Płyty montażowe M Płyty montażowe
MH Zamocowanie masztowe MH Zamocowanie masztowe
P Zestaw do plombowania P Zestaw do plombowania
P 60 Pulpit, głębokość 60 mm P 60 Pulpit, głębokość 60 mm
P 90 Pulpit, głębokość 90 mm P 90 Pulpit, głębokość 90 mm
PR System uchwytów profilowych PR System uchwytów profilowych
Q Element nośny, poprzeczny Q Element nośny, poprzeczny
RS Ścianka tylna z zawiasem RS Ścianka tylna z zawiasem
S Zawiasy S Zawiasy
SF Stopki zatrzaskowe SF Stopki zatrzaskowe
SH Pokrywa ochronna SH Pokrywa ochronna
ST Zamek z kluczykiem ST Zamek z kluczykiem
SV Złącza zatrzaskowe SV Złącza zatrzaskowe
SZ Złącze zatrzaskowe z zamkiem SZ Złącze zatrzaskowe z zamkiem
T Szyny nośne pod zaciski szeregowe T Szyny nośne pod zaciski szeregowe
TM Miejsce na klawiaturę myszkę TM Miejsce na klawiaturę/myszkę
V Śruba zamknięcie z rowkiem V Śruba / zamknięcie z rowkiem
VR Skręcona śrubami ścianka tylna VR Skręcona śrubami ścianka tylna
W Śruba zamknięcie z gniazdem W Śruba / zamknięcie z gniazdem trójkątnym
WA Połączenie ścienne WA Połączenie ścienne
WM Kątowy zestaw montażowy WM Kątowy zestaw montażowy
X Śruba zamknięcie z  X Śruba / zamknięcie z łbem czworokątnym
Y Zamknięcie z przetyczką Y Zamknięcie z przetyczką
Z Zamknięcie z przetyczką z zamkiem Z Zamknięcie z przetyczką z zamkiem
ZL Cal ZL Cal
67 Stopień ochrony IP 67 67 Stopień ochrony IP 67
69K Stopień ochrony IP 69K 69K Stopień ochrony IP 69K
Certyfikaty
GOST
Wielkości obudów
3 standardowe wielkości (80, 100, 130 mm) w 2 wersjach
Zamknięty profil do wsuwania płyt
Podzielony profil (pokrywa i panew) do prostego montażu klawiatur z krótkim skokiem
Dalsze informacje
Wbudowane zagłębienie w pokrywie dla klawiatury foliowej lub płyt czołowych
Pokrywka zamykająca płaska lub pokrywka zamykająca z kołnierzem do mocowania gniazd interfejsów
Opcja: Adapter z dławnicą kablową M16 dla zewnętrznego zasilania
Opcja: Mocowanie zaciskowe w kieszeni na przyrządy w przypadku przenośnego stosowania na ścianie lub maszynie
Opcja: Wersja pulpitowa złączki do połączenia 2 profili (również o różnych przekrojach)
Opcja: Pasek z nakładkami ochronnymi do przenośnych zastosowań
Opcja: Uchwyt ścienny/uchwyt pulpitowy przechylny ze stopniowo regulowanym uchwytem do stawiania wraz z pokrywą zamykającą, płaską
Opcja: Uchwyt dla 2 lub 4 baterii
Obudowa
Profil z wytłaczanego aluminium: AL Mg Si 0,5 / DIN 17615
Lakierowanie proszkowe, srebrny metalik
Opcja: eloksalowany
Pokrywa zamykająca (w 2 wersjach): Stop ciśnieniowego odlewu cynku GD-Zn AL 4 CU 1 / DIN EN 12844
Lakierowanie proszkowe RAL 9005 głęboka czerń
Opcja: specjalne kolory
Zamocowanie
Opcja: Mocowanie zaciskowe do kieszeni na przyrządy przy ścianie lub maszynie
Opcja: Przechylny uchwyt ścienny/uchwyt pulpitowy wraz z uchwytem do stawiania
Stałe elementy
Dla szerokości płytek 80/100(karta europejska)/130 mm
Klasa ochrony
Profil 1-częściowy IP 65 / EN 60529
Profil 2-częściowy IP 54 / EN 60529
Wersja pulpitu IP 54 /EN 60529
Uszczelka
Pokrywa: Uszczelka kształtowa TPE, bez silikonu, odporność temperaturowa: -30°C do +100°C
Profil: Chloroprenowa okrągła uszczelka sznurowa (CR), odporność temperaturowa: -30°C +90°C
Śruby pokrywy
Stal szlachetna 1.4567
Serwis ROLEC
Skorzystaj z naszej pełnej oferty serwisowej dla gotowych do zamontowania obudów
