Producent: SALTEK

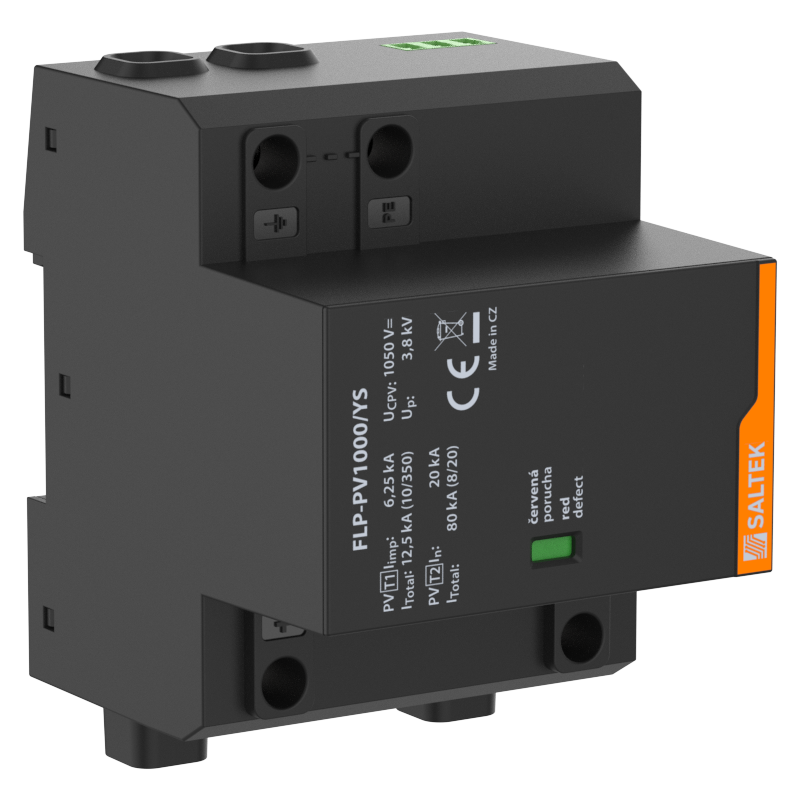

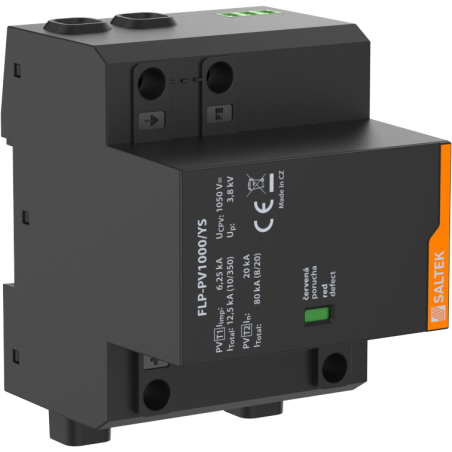

FLP-PV1000/YS - Ogranicznik przepięć

  • FLP-PV1000/YS
  • Stopień ochrony IP 20
  • Typ SPD PV T1, PV T2
  • Sygnalizacja zdalna bezpotencjałowy styk przełączny
  • Całkowity prąd wyładowczy (10/350 µs) 6.25 kA
Nazwa cechy Wartość cechy
Rodzaj ogranicznika PV T1, PV T2
Mocowanie Szyna DIN 35 mm
Maks. napięcie pracy mode +/PE, -/PE UCPV 1 050.00 V DC
Prąd znamionowy zwarcia ISCPV 10 000 A DC
Prąd różnicowy mode +/PE, -/PE IPE 1.000 mA AC
Prąd różnicowy mode +/PE, -/PE IPE 0.010 mA DC
Całkowity prąd rozładowania (10/350 µs) ITotal(10/350) 12.50 kA
Prąd impulsowy piorunowy (10/350 µs) Iimp 6.25 kA
Całkowity prąd rozładowania (8/20 µs) ITotal(8/20) 80.00 kA
Nominalny prąd rozładowywania (8/20 µs) In 20.00 kA
Maks. prąd rozładowywania (8/20 µs) Imax 40.00 kA
Tryb poziomu ochrony napięciowej +/- Up 3.80 kV
Tryb poziomu ochrony napięciowej +/PE, -/PE Up 3.80 kV
Czas reakcji ta 25 ns
Przekrój połączonych przewodów stałych (min) 4.00 mm2
Przekrój połączonych przewodów stałych (max) 35.00 mm2
Przekrój połączonych przewodów linkowych (min) 2.50 mm2
Przekrój połączonych przewodów linkowych (max) 25.00 mm2
Przekrój przewodów litych sygnalizacji zdalnej, (max) 1.5 mm2
Przekrój przewodów linkowych sygnalizacji zdalnej, (max) 1.5 mm2
Sygnalizacja usterki czerwone pole wskaźnikowe
Sygnalizacja zdalna bezpotencjałowy styk przełączny
Styki sygnalizacji zdalnej 250V/0,5A AC,250V/0,1A DC
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 80 °C
Zgodnie z normami EN 61643-31, IEC 61643-31
Klasa ETIM EC001457
Numer taryfy odprawy celnej 85363090
EAN 8595090541981
