Producent: SALTEK

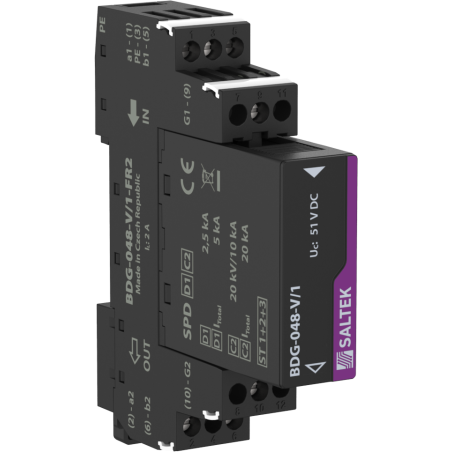

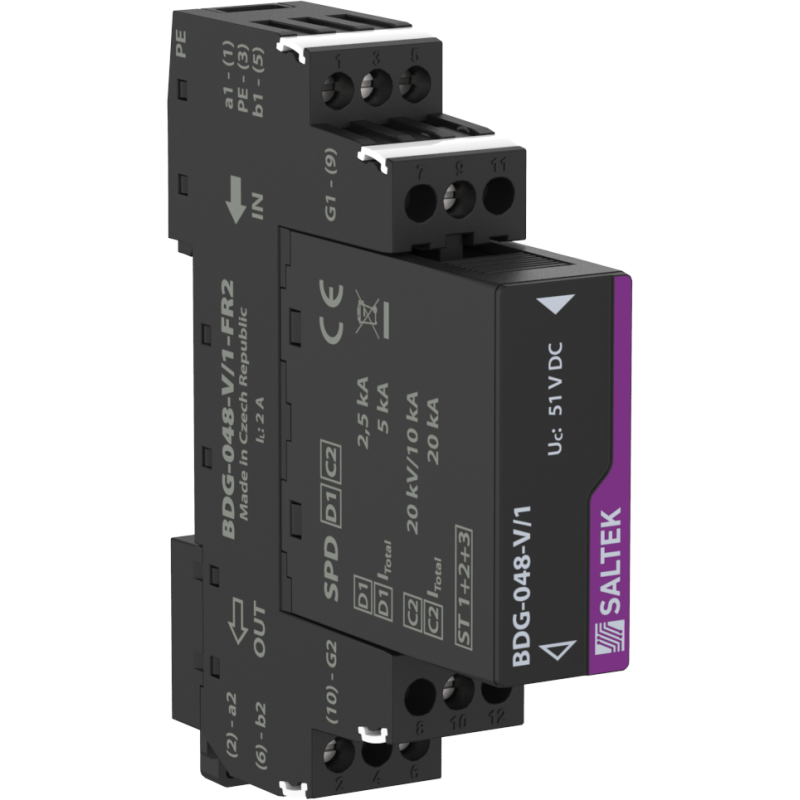

BDG-048-V/1-FR2 - Ogranicznik przepięć

  • BDG-048-V/1-FR2
  • Napięcie znamionowe 48 V DC
  • Stopień ochrony IP 20
  • Typ SPD D1,C2
  • Maksymalne napięcie pracy 36.00 V AC
Nazwa cechy Wartość cechy
Rodzaj ogranicznika D1,C2
Location of SPD ST 1+2+3
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 48 V DC
Maks. napięcie pracy Uc 36.00 V AC
Maks. napięcie pracy Uc 51.00 V DC
Nominal load current IL 2.000 A
Treshold frequency core-core f 7.00 MHz
Serial resistance per core R 0.40 Ω
D1 impulse discharge current (10/350 µs) per core Iimp 2.50 kA
D1 Całkowity prąd rozładowania (10/350 µs) cores-PE ITotal 5.00 kA
C2 Nominalny prąd rozładowywania (8/20 µs) GND-PE In 10.00 kA
C2 Nominalny prąd rozładowywania (8/20 µs) per core In 10.00 kA
C2 Całkowity prąd rozładowania (8/20 µs) cores-PE ITotal 20.00 kA
C3 Nominalny prąd rozładowywania (10/1000 µs) core-PE ISM 10 A
C3 Nominalny prąd rozładowywania (10/1000 µs) core-core ISM 10 A
C3 Tryb poziomu ochrony napięciowej GND-PE at 1 kV/µs Up 550.00 V
C3 Tryb poziomu ochrony napięciowej core-GND at 1 kV/µs Up 550.00 V
C3 Tryb poziomu ochrony napięciowej core-core at 1 kV/µs Up 65 V
Czas reakcji core-core ta 1 ns
Czas reakcji core-GND ta 100 ns
Czas reakcji GND-PE ta 100 ns
Connection (input - output) terminals-terminals
Przekrój połączonych przewodów stałych (min) 0.14 mm2
Przekrój połączonych przewodów stałych (max) 4.00 mm2
Przekrój połączonych przewodów linkowych (min) 0.14 mm2
Przekrój połączonych przewodów linkowych (max) 2.50 mm2
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 70 °C
Zgodnie z normami EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
Klasa ETIM EC001625
Moduł wtyczki BDG-048-V/1-0
Numer taryfy odprawy celnej 85363010
EAN 8595090564935
