Producent: SALTEK

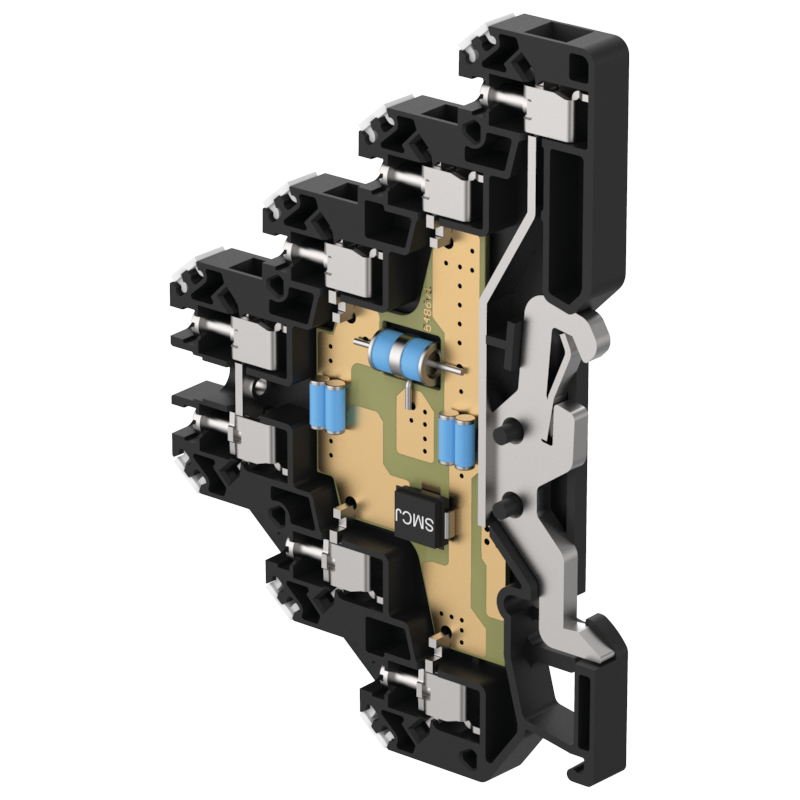

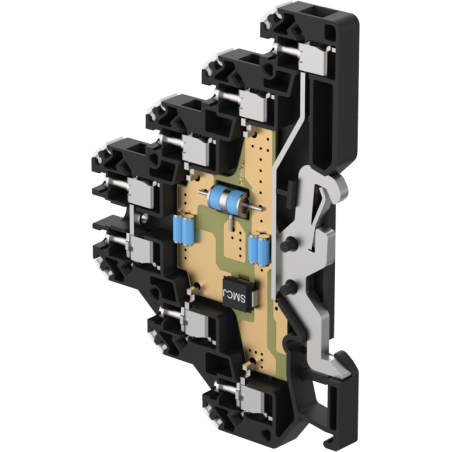

DMG-048/1-RS - Ogranicznik przepięć

  • DMG-048/1-RS
  • Napięcie znamionowe 48 V DC
  • Stopień ochrony IP 20
  • Typ SPD C2,C3
  • Maksymalne napięcie pracy 36.00 V AC
Nazwa cechy Wartość cechy
Rodzaj ogranicznika C2,C3
Location of SPD ST 2+3
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 48 V DC
Maks. napięcie pracy Uc 36.00 V AC
Maks. napięcie pracy Uc 51.00 V DC
Nominal load current IL 0.500 A
Treshold frequency core-core f 5.00 MHz
Serial resistance per core R 1.60 Ω
D1 impulse discharge current (10/350 µs) per core Iimp 0.50 kA
D1 Całkowity prąd rozładowania (10/350 µs) cores-PE ITotal 1.00 kA
C2 Nominalny prąd rozładowywania (8/20 µs) per core In 5.00 kA
C2 Całkowity prąd rozładowania (8/20 µs) cores-PE ITotal 10.00 kA
C2 Tryb poziomu ochrony napięciowej core-PE at In Up 350 V
C2 Tryb poziomu ochrony napięciowej core-core at In Up 80 V
C3 Tryb poziomu ochrony napięciowej core-PE at 1 kV/µs Up 500 V
C3 Tryb poziomu ochrony napięciowej core-core at 1 kV/µs Up 65 V
Czas reakcji core-core ta 1 ns
Czas reakcji core-PE ta 100 ns
Connection (input - output) terminals-terminals
Przekrój połączonych przewodów stałych (min) 0.14 mm2
Przekrój połączonych przewodów stałych (max) 4.00 mm2
Przekrój połączonych przewodów linkowych (min) 0.14 mm2
Przekrój połączonych przewodów linkowych (max) 2.50 mm2
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 70 °C
Zgodnie z normami EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
Klasa ETIM EC001625
Numer taryfy odprawy celnej 85363010
EAN 8595090551355
