Producent: SALTEK

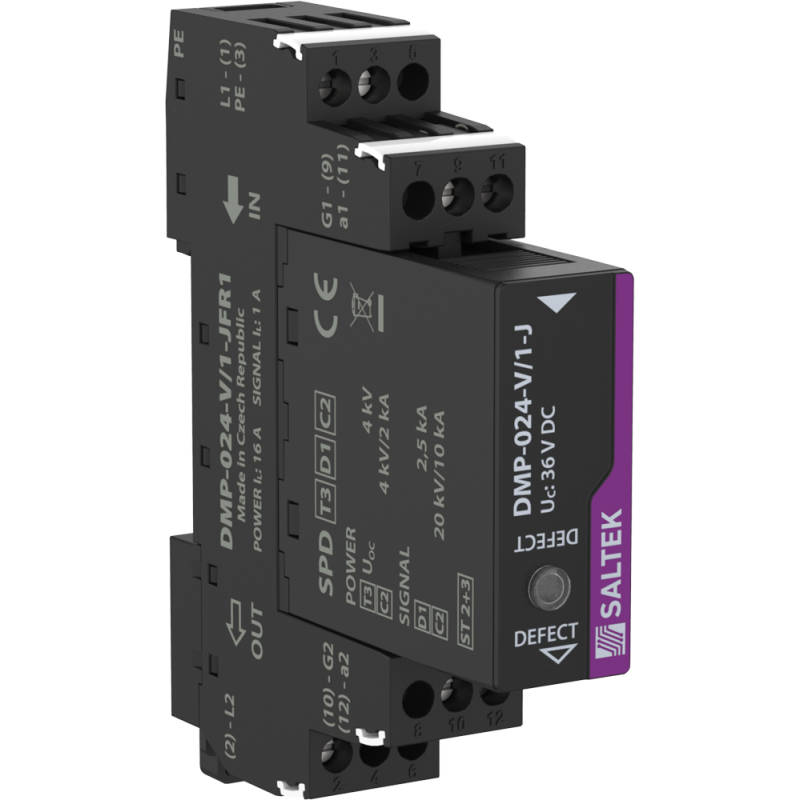

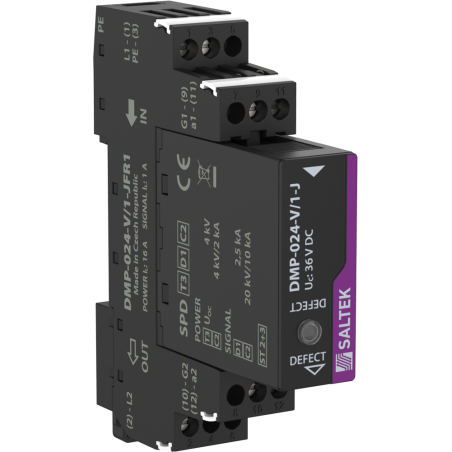

DMP-024-V/1-JFR1 - Ogranicznik przepięć

  • DMP-024-V/1-JFR1
  • Napięcie znamionowe 24 V AC
  • Stopień ochrony IP 20
  • Maksymalne napięcie pracy 25.00 V AC
Nazwa cechy Wartość cechy
Przekrój połączonych przewodów stałych (min) 0.14 mm2
Przekrój połączonych przewodów stałych (max) 4.00 mm2
Przekrój połączonych przewodów linkowych (min) 0.14 mm2
Przekrój połączonych przewodów linkowych (max) 2.50 mm2
Sygnalizacja usterki red indicator
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 70 °C
Wilgotność 5 - 95 %
Zgodnie z normami EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012
Klasa ETIM EC001473
Moduł wtyczki DMP-024-V/1-J-0
Napięcie znamionowe Un 24 V AC
Maks. napięcie pracy Uc 25.00 V AC
Maks. napięcie pracy Uc 36.00 V DC
Nominal load current IL 16.000 A
Maks. ochrona nadprądowa 16 A gL/gG nebo B 16 A
C2 Nominalny prąd rozładowywania (8/20 µs) core-core In 2.00 kA
Napięcie pomiarowe L+(L-)-PE 4.0 kV
Napięcie pomiarowe M-PE 4.0 kV
Poziom ochrony napięciowej L+(L-)-PE 0.75 kV
Poziom ochrony napięciowej M-PE 0.75 kV
C2 Tryb poziomu ochrony napięciowej M-PE at In 750.00 V
C2 Tryb poziomu ochrony napięciowej core-PE at In Up 750 V
Czas reakcji L+(L-)-PE 100 ns
Czas reakcji M-PE 100 ns
Napięcie znamionowe Un 24 V DC
Maks. napięcie pracy Uc 25.00 V AC
Maks. napięcie pracy Uc 36.00 V DC
Nominal load current IL 1.000 A
Treshold frequency core-core 4.00 MHz
Serial resistance per core R 0.80 Ω
C2 Nominalny prąd rozładowywania (8/20 µs) GND-PE 10.00 kA
C2 Nominalny prąd rozładowywania (8/20 µs) core-PE In 10.00 kA
C2 Nominalny prąd rozładowywania (8/20 µs) per core In 10.00 kA
C3 Nominalny prąd rozładowywania (10/1000 µs) GND-PE 10.00 A
C3 Nominalny prąd rozładowywania (10/1000 µs) core-PE 10.00 A
C3 Tryb poziomu ochrony napięciowej GND-PE at 1 kV/µs 550.00 V
C3 Tryb poziomu ochrony napięciowej core-GND at 1 kV/µs 46.00 V
Czas reakcji core-GND 1 ns
Czas reakcji GND-PE 100 ns
Numer taryfy odprawy celnej 85363010
EAN 8595090558033
