Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: SALTEK

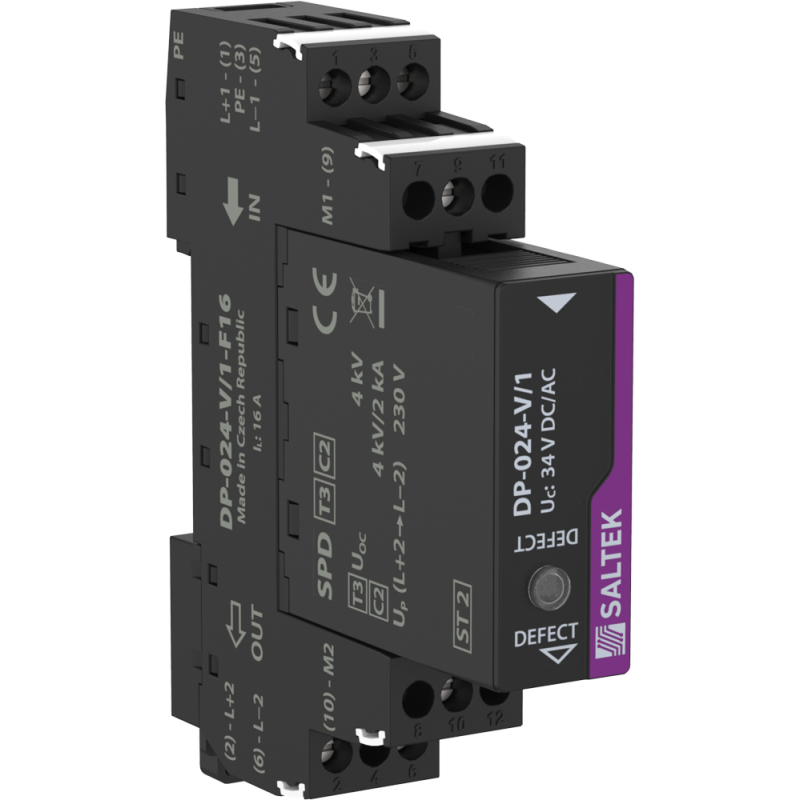

DP-024-V/1-F16 - Ogranicznik przepięć

  • DP-024-V/1-F16
  • Napięcie znamionowe 24 V AC
  • Stopień ochrony IP 20
  • Typ SPD T3, C2
  • Maksymalne napięcie pracy 34.00 V AC
Nazwa cechy Wartość cechy
Rodzaj ogranicznika T3, C2
Location of SPD ST 2
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 24 V AC
Maks. napięcie pracy Uc 34.00 V AC
Maks. napięcie pracy Uc 34.00 V DC
Nominal load current IL 16.000 A
Maks. ochrona nadprądowa 16 A gL/gG or B 16 A
C2 Nominalny prąd rozładowywania (8/20 µs) per core In 2.00 kA
Napięcie pomiarowe L+ - L- 4.0 kV
Napięcie pomiarowe L+(L-)-PE 4.0 kV
Napięcie pomiarowe M-PE 4.0 kV
Poziom ochrony napięciowej L+ - L- 0.23 kV
Poziom ochrony napięciowej L+(L-)-PE 0.75 kV
Poziom ochrony napięciowej M-PE 0.75 kV
C2 Tryb poziomu ochrony napięciowej core-PE at In 750.00 V
C2 Tryb poziomu ochrony napięciowej core-PE at In Up 750 V
C2 Tryb poziomu ochrony napięciowej core-core at In Up 230 V
Czas reakcji L+ - L- 25 ns
Czas reakcji L+(L-)-PE 100 ns
Czas reakcji M-PE 100 ns
Connection (input - output) terminals-terminals
Przekrój połączonych przewodów stałych (min) 0.14 mm2
Przekrój połączonych przewodów stałych (max) 4.00 mm2
Przekrój połączonych przewodów linkowych (min) 0.14 mm2
Przekrój połączonych przewodów linkowych (max) 2.50 mm2
Sygnalizacja usterki red indicator
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 70 °C
Wilgotność 5 - 95 %
Zgodnie z normami EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012, EN 61643-11:2012, IEC 61643-11:2011
Klasa ETIM EC000942
Moduł wtyczki DP-024-V/1-0
Numer taryfy odprawy celnej 85363030
EAN 8595090556657
