Producent: SALTEK

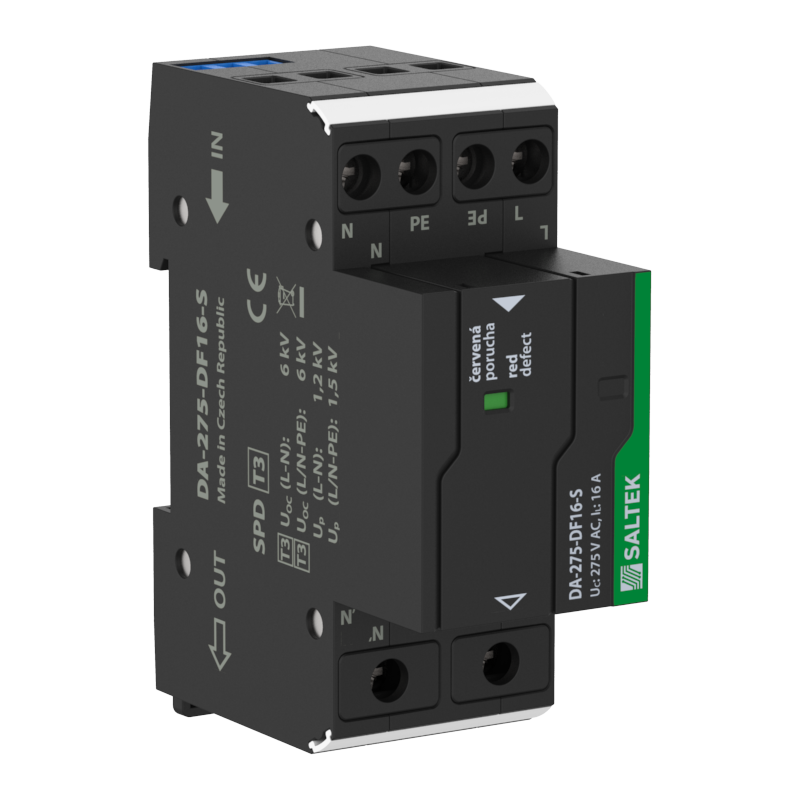

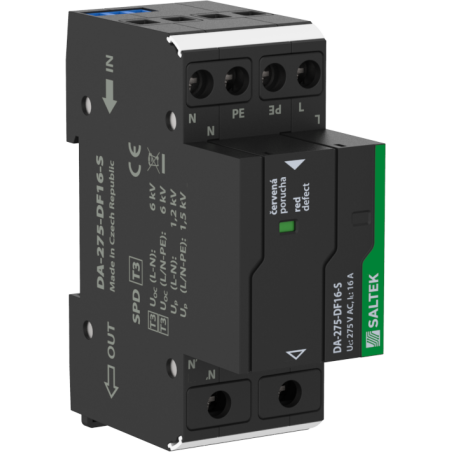

DA-275-DF16-S - Ogranicznik przepięć

  • DA-275-DF16-S
  • Napięcie znamionowe 230 V AC
  • Stopień ochrony IP 20
  • Typ SPD T3
  • Rodzaj sieci TN
  • Sygnalizacja zdalna bezpotencjałowy styk przełączny
  • Maksymalne napięcie pracy 275.00 V AC
Nazwa cechy Wartość cechy
Rodzaj ogranicznika T3
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 230 V AC
Maks. napięcie pracy Uc 275.00 V AC
Nominal load current IL 16.000 A
Rodzaj sieci TN
Maks. ochrona nadprądowa 16 A gL/gG or C 16 A
Prąd znamionowy zwarcia ISCCR 6.0 kA
Filter attenuation at 1MHz (50 Ω//50 Ω/) unsymmetrical 30 dB
Nominalny prąd rozładowywania (8/20 µs) L-N In 3.00 kA
Nominalny prąd rozładowywania (8/20 µs) L+N-PE In 5.00 kA
Nominalny prąd rozładowywania (8/20 µs) N-PE In 3.00 kA
Napięcie pomiarowe L-N Uoc 6.0 kV
Napięcie pomiarowe L+N-PE Uoc 10.0 kV
Napięcie pomiarowe N-PE Uoc 6.0 kV
Tryb poziomu ochrony napięciowej L-N Up 1.20 kV
Tryb poziomu ochrony napięciowej L-PE Up 1.50 kV
Tryb poziomu ochrony napięciowej N-PE Up 1.50 kV
Czas reakcji L-N ta 25 ns
Czas reakcji N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
Charakterystyka TOV (TOV 5 s) znosi
TOV 120 min L-N 440 V
TOV 120 min L-PE 335 V
Charakterystyka TOV (120 min) znosi
TOV 200 ms L-PE 1 200 V
TOV 200 ms N-PE 1 455 V
Charakterystyka TOV (TOV 200 ms) safe failure
Przekrój połączonych przewodów stałych (max) 6.00 mm2
Przekrój połączonych przewodów linkowych (max) 6.00 mm2
Przekrój przewodów litych sygnalizacji zdalnej, (max) 1.5 mm2
Przekrój przewodów linkowych sygnalizacji zdalnej, (max) 1.5 mm2
Sygnalizacja usterki czerwone pole wskaźnikowe
Sygnalizacja zdalna bezpotencjałowy styk przełączny
Styki sygnalizacji zdalnej 250V/0,5A AC,250V/0,1A DC
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 80 °C
Zgodnie z normami EN 61643-11:2012, IEC 61643-11:2011
Klasa ETIM EC000942
Numer taryfy odprawy celnej 85363010
EAN 8595090557227
