Producent: SALTEK

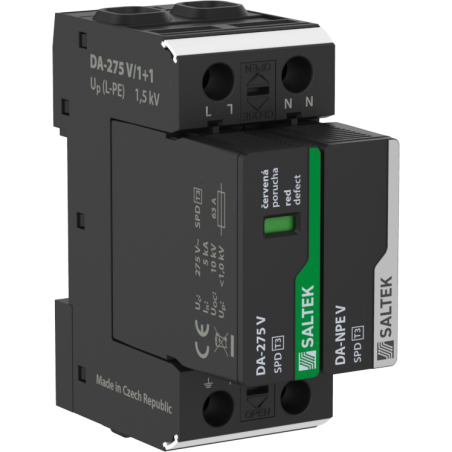

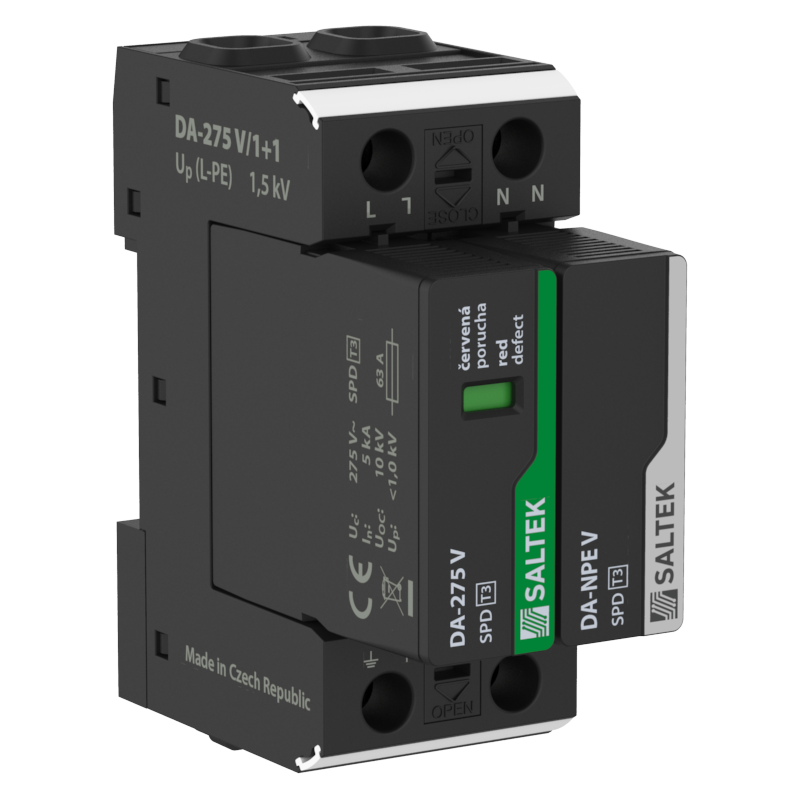

DA-275 V/1+1 - Ogranicznik przepięć

  • DA-275 V/1+1
  • Napięcie znamionowe 230 V AC
  • Stopień ochrony IP 20
  • Typ SPD T3
  • Rodzaj sieci TT
Nazwa cechy Wartość cechy
Rodzaj ogranicznika T3
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 230 V AC
Maks. napięcie pracy L-N Uc 275.00 V AC
Maks. napięcie pracy N-PE Uc 255.00 V AC
Rodzaj sieci TT
Maks. ochrona nadprądowa 63 A gL/gG
Prąd znamionowy zwarcia ISCCR 25.0 kA
Nominalny prąd rozładowywania (8/20 µs) L-N In 5.00 kA
Nominalny prąd rozładowywania (8/20 µs) N-PE In 10.00 kA
Napięcie pomiarowe L-N Uoc 10.0 kV
Napięcie pomiarowe N-PE Uoc 20.0 kV
Tryb poziomu ochrony napięciowej L-N Up 1.00 kV
Tryb poziomu ochrony napięciowej L-PE Up 1.50 kV
Tryb poziomu ochrony napięciowej N-PE Up 1.50 kV
Czas reakcji ta 25 ns
Czas reakcji L-N ta 25 ns
Czas reakcji N-PE ta 100 ns
TOV 5 s L-N 335 V
Charakterystyka TOV (TOV 5 s) znosi
TOV 120 min L-N 440 V
Charakterystyka TOV (120 min) safe failure
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
Charakterystyka TOV (TOV 200 ms) safe failure
Przekrój połączonych przewodów stałych (min) 1.00 mm2
Przekrój połączonych przewodów stałych (max) 35.00 mm2
Przekrój połączonych przewodów linkowych (min) 1.00 mm2
Przekrój połączonych przewodów linkowych (max) 25.00 mm2
Sygnalizacja usterki L-N czerwone pole wskaźnikowe
Sygnalizacja usterki N-PE nie
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 80 °C
Wilgotność 5 - 95 %
Zgodnie z normami EN 61643-11:2012, IEC 61643-11:2011
Klasa ETIM EC000942
Numer taryfy odprawy celnej 85363030
EAN 8595090518723
