Producent: SALTEK

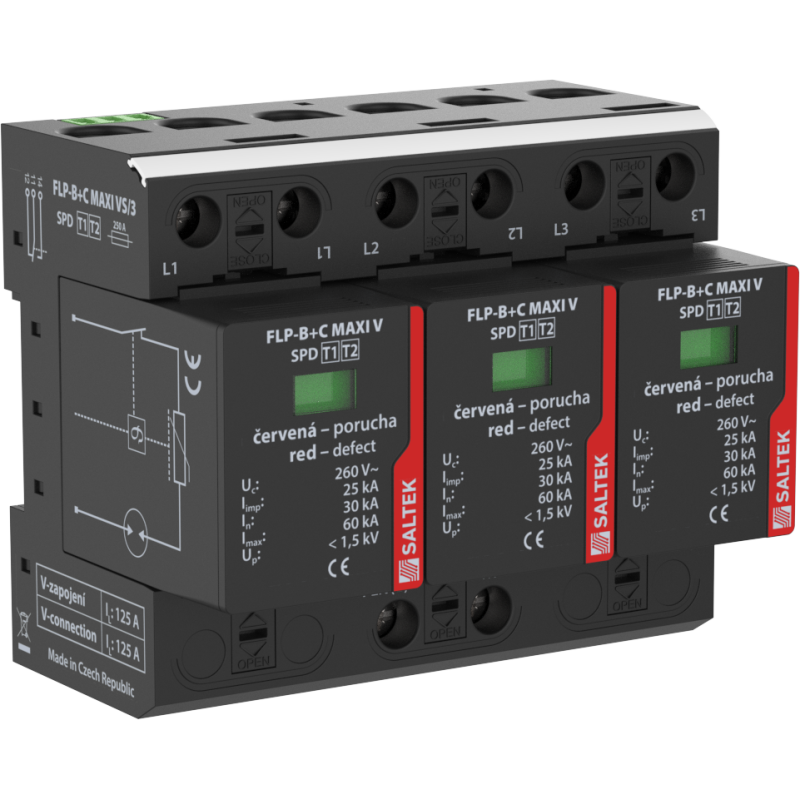

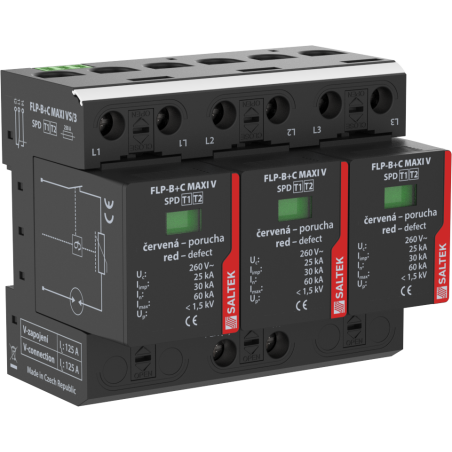

FLP-B+C MAXI VS/3 - Ogranicznik przepięć

  • FLP-B+C MAXI VS/3
  • Napięcie znamionowe 230 V AC
  • Stopień ochrony IP 20
  • Typ SPD T1,T2
  • Rodzaj sieci TN
  • Sygnalizacja zdalna bezpotencjałowy styk przełączny
  • Całkowity prąd wyładowczy (10/350 µs) 25.00 kA
  • Maksymalne napięcie pracy 260.00 V AC
Nazwa cechy Wartość cechy
Rodzaj ogranicznika T1,T2
Mocowanie Szyna DIN 35 mm
Napięcie znamionowe Un 230 V AC
Maks. napięcie pracy Uc 260.00 V AC
Prąd obciążenia znamionowego dla połączenia „V” IL 125 A
Rodzaj sieci TN
Maks. ochrona nadprądowa 250 A gL/gG
Maks. ochrona nadprądowa dla połączenia „V” 125 A gL/gG
Prąd znamionowy zwarcia ISCCR 50.0 kA
Całkowity prąd rozładowania (10/350 µs) ITotal(10/350) 75.00 kA
Prąd impulsowy piorunowy (10/350 µs) Iimp 25.00 kA
Nominalny prąd rozładowywania (8/20 µs) In 30.00 kA
Maks. prąd rozładowywania (8/20 µs) Imax 60.00 kA
Poziom ochrony napięciowej Up 1.50 kV
Napięcie szczątkowe MOV przy In URES 0.85 kV
Czas reakcji ta 100 ns
TOV 5 s L-N 335 V
Charakterystyka TOV (TOV 5 s) znosi
TOV 120 min L-N 440 V
Charakterystyka TOV (120 min) znosi
Przekrój połączonych przewodów stałych (min) 2.50 mm2
Przekrój połączonych przewodów stałych (max) 50.00 mm2
Przekrój połączonych przewodów linkowych (min) 2.50 mm2
Przekrój połączonych przewodów linkowych (max) 35.00 mm2
Przekrój przewodów litych sygnalizacji zdalnej, (max) 1.5 mm2
Przekrój przewodów linkowych sygnalizacji zdalnej, (max) 1.5 mm2
Sygnalizacja usterki czerwone pole wskaźnikowe
Sygnalizacja zdalna bezpotencjałowy styk przełączny
Styki sygnalizacji zdalnej 250V/0,5A AC,250V/0,1A DC
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 80 °C
Wilgotność 5 - 95 %
Zgodnie z normami EN 61643-11:2012, IEC 61643-11:2011
Klasa ETIM EC001457
Moduł wtyczki FLP-B+C MAXI V/0
Numer taryfy odprawy celnej 85363090
EAN 8595090535706
