Producent: SALTEK

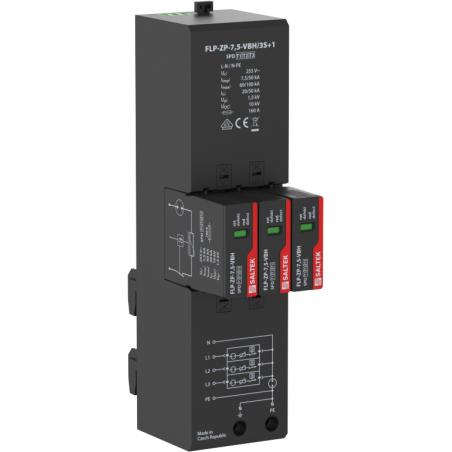

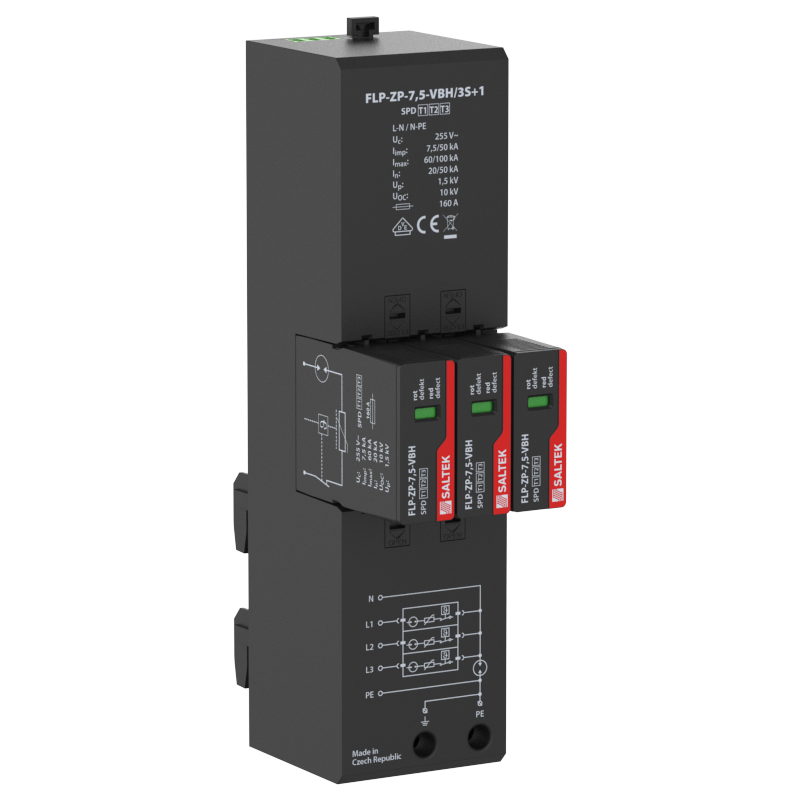

FLP-ZP-7,5-VBH/3S+1 - Ogranicznik przepięć

  • FLP-ZP-7,5-VBH/3S+1
  • Napięcie znamionowe 230 V AC
  • Stopień ochrony IP 20
  • Typ SPD T1,T2,T3
  • Rodzaj sieci TT
  • Sygnalizacja zdalna bezpotencjałowy styk przełączny
Nazwa cechy Wartość cechy
Rodzaj ogranicznika T1,T2,T3
Mocowanie 40 mm busbar system
Napięcie znamionowe Un 230 V AC
Maks. napięcie pracy L-N Uc 255.00 V AC
Maks. napięcie pracy N-PE Uc 255.00 V AC
Rodzaj sieci TT|TN-S
Maks. ochrona nadprądowa 160 A gL/gG
Prąd znamionowy zwarcia ISCCR 25.0 kA
Całkowity prąd rozładowania (10/350 µs) ITotal(10/350) 30.00 kA
Prąd impulsowy piorunowy (10/350 µs) L-N Iimp 7.50 kA
Prąd impulsowy piorunowy (10/350 µs) N-PE Iimp 50.00 kA
Nominalny prąd rozładowywania (8/20 µs) L-N In 20.00 kA
Nominalny prąd rozładowywania (8/20 µs) N-PE In 50.00 kA
Napięcie pomiarowe Uoc 10.0 kV
Całkowity prąd rozładowania (8/20 µs) ITotal(8/20) 100.00 kA
Maks. prąd rozładowywania (8/20 µs) L-N Imax 60.00 kA
Maks. prąd rozładowywania (8/20 µs) N-PE Imax 100.00 kA
Tryb poziomu ochrony napięciowej L-N Up 1.50 kV
Tryb poziomu ochrony napięciowej L-PE Up 1.50 kV
Tryb poziomu ochrony napięciowej N-PE Up 1.50 kV
Czas reakcji L-N ta 100 ns
Czas reakcji N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
Charakterystyka TOV (TOV 5 s) znosi
TOV 120 min L-N 440 V
TOV 120 min L-PE 335 V
Charakterystyka TOV (120 min) znosi
TOV 200 ms N-PE 1 200 V
Charakterystyka TOV (TOV 200 ms) znosi
Przekrój połączonych przewodów stałych (min) 1.00 mm2
Przekrój połączonych przewodów stałych (max) 35.00 mm2
Przekrój połączonych przewodów linkowych (min) 1.00 mm2
Przekrój połączonych przewodów linkowych (max) 25.00 mm2
Przekrój przewodów litych sygnalizacji zdalnej, (max) 1.5 mm2
Przekrój przewodów linkowych sygnalizacji zdalnej, (max) 1.5 mm2
Sygnalizacja usterki czerwone pole wskaźnikowe
Sygnalizacja zdalna bezpotencjałowy styk przełączny
Styki sygnalizacji zdalnej 250V/0,5A AC,250V/0,1A DC
Stopień ochrony IP 20
Zakres temperatur otoczenia (min/max) -40 / 80 °C
Wilgotność 5 - 95 %
Zgodnie z normami EN 61643-11:2012, IEC 61643-11:2011
Klasa ETIM EC000381
Moduł wtyczki FLP-ZP-7,5-VBH/0
Numer taryfy odprawy celnej 85363090
EAN 8595090566243
