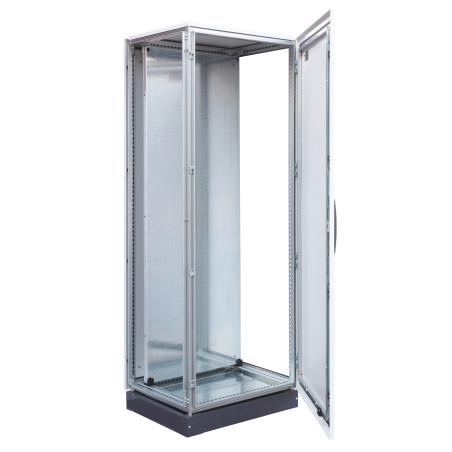

Rama złożona z drzwiami, płytą montażową i panelem tylnym OKB16A6

Seria szaf sterowniczych OK z ramą do samodzielnego montażu

Seria szaf sterowniczych OK z ramą do samodzielnego montażu to najnowszy produkt firmy Quadritalia, powstały w wyniku rewolucyjnego projektu technicznego oraz zastosowania innowacyjnych rozwiązań opracowanych przez dział badań i rozwoju.

Opatentowane rozwiązanie

Rama do samodzielnego montażu składa się z opatentowanych, symetrycznych profili wykonanych ze stali ocynkowanej metodą Sendzimira. Elementy te są formowane na linii profilującej, pozbawione spawów i niemalowane, co zapewnia wysoką kompatybilność elektromagnetyczną (EMC). W połączeniu z opatentowanym ortogonalnym złączem narożnym wykonanym ze stopu Zamak, konstrukcja gwarantuje maksymalną sztywność i wytrzymałość mechaniczną.

Ekonomiczna logistyka

Na szczególną uwagę zasługuje aspekt ekonomiczny tego rozwiązania. Dzięki konstrukcji w systemie flat pack (do samodzielnego montażu) szafa OK cechuje się korzystniejszą ceną zakupu, a jednocześnie znacznie obniżone zostały koszty transportu i magazynowania. Dodatkowo, minimalizowane jest ryzyko uszkodzeń podczas transportu, co przekłada się na większą niezawodność i bezpieczeństwo dostawy.

Wytrzymałość konstrukcji

Kolejną istotną zaletą jest wysoka wytrzymałość szaf. Przeszły one z powodzeniem test podnoszenia (Lifting Test) zgodnie z normą IEC 61439-1 (punkt 10.2.5), wykonany z 25% zapasem obciążenia (1250 kg), bez żadnych uszkodzeń. Dodatkowo, szafy zostały poddane rygorystycznym testom odporności na obciążenia dynamiczne symulujące trzęsienia ziemi, przeprowadzonym zgodnie z wymaganiami norm IEC 60068-2-57 (2013), IEC 60068-3-3 (2019), Telcordia GR-63-CORE oraz IEEE 693-2018 - na poziomie ZONE 4 – najwyższy poziom odporności w tej normie.

Tak wysoka wytrzymałość pozwala na bezpieczne stosowanie szaf w wymagających aplikacjach infrastrukturalnych i przemysłowych, takich jak kolejnictwo, elektrownie, tunele, rafinerie czy rejony zagrożone trzęsieniami ziemi, gdzie kluczowa jest odporność na drgania i wstrząsy.

Ochrona antykorozyjna

Dla środowisk agresywnych dostępne są wersje szaf z dodatkową warstwą cynkową, spełniające wymagania klas korozyjności C3, C4 oraz C5 według normy ISO 12944. Szafy oferowane są w szerokiej gamie kolorów, a powłoka epoksydowo-poliestrowa zapewnia wysoką trwałość i estetykę, nawet w trudnych warunkach przemysłowych.

Warianty dostępności

Obudowy serii OK są dostępne w dwóch wariantach:

• Wstępnie zmontowanym (OKB)
• Rozmontowanym, dostarczanym w płaskim opakowaniu (OKK).

Obie wersje można zamawiać we wszystkich konfiguracjach dostępnych w katalogu – zgodnych z wymaganiami rynku automatyki i dystrybucji energii.

Seria OKB – opakowanie i zawartość

Seria OKB to kompletna, wstępnie zmontowana rama szafy sterowniczej, w której skład wchodzą:

• Struktura ramowa – 4 słupki pionowe, element dolny z przepustami kablowymi i panel górny
• Drzwi standardowe DBE
• Panel tylny RPE
• Płyta montażowa PNA

Dostawa

• kompletna szafa na palecie, zabezpieczona do transportu.

Elementy uzupełniające

Zamawiane oddzielnie (osobne opakowanie):

• Para paneli bocznych DLK
• Cokół ZAK + FLK

Malowanie

• Szafy malowane proszkowo powłoką epoksydowo-poliestrową, utwardzaną termicznie, w kolorze RAL 7035 o wykończeniu strukturalnym.
• Cokół malowany proszkowo powłoką epoksydowo-poliestrową, utwardzaną termicznie, w kolorze RAL 7024, powłoka o wysokim połysku.

Ochrona i certyfikaty

• Stopień ochrony IP55–IP65 zgodnie z normami IEC 62208 oraz CEI EN 62262
• Odporność mechaniczna IK10 zgodnie z IEC 62208 oraz CEI EN 62262
• Certyfikaty NEMA typ 1–12: CSA 22.2, 941 i 942 oraz UL 508a

Ogólna charakterystyka techniczna

• Grubość blachy paneli zewnętrznych: 1,5 mm
• Grubość blachy drzwi: 2 mm
• Grubość płyt montażowych: 2,5 mm

Certyfikacja:
