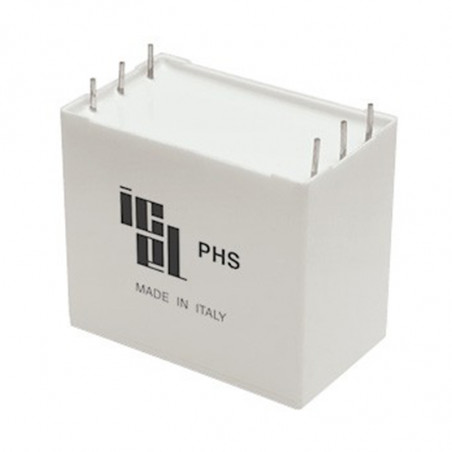

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

PHS – kondensatory polipropylenowe

Główne zastosowanie

  • Kondensator tłumiący – „snubber”
  • Kondensator przełączający
  • Przetwarzanie i sterowanie energią
  • Obwody półprzewodnikowe mocy
  • Przekształtniki
  • Zasilacze impulsowe
  • Nagrzewnice indukcyjnie
  • Aplikacje impulsowe


Cechy charakterystyczne

  • MKP – kondensator polipropylenowy
  • Wyprowadzenie radialne(2, 4, 6)
  • UL 94 V-0
  • Wykonanie niepalne (flame retardant)
  • IEC 61071, IEC 60068, RoHS


PHSUrCn (μF)du/dt (V/μs)Irms max. (A)Wymiary B (mm) x H (mm) x L (mm)Raster (mm)
550 Vdc (340 Vac) 0.22 ÷ 18.5 72 ÷ 205 4.5 ÷ 37 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
700 Vdc (420 Vac) 0.15 ÷ 12.5 100 ÷ 250 4.5 ÷ 36.5 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
850 Vdc (500 Vac) 0.1 ÷ 8.2 110 ÷ 375 4 ÷ 36 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
1000 Vdc (575 Vac) 0.068 ÷ 6.3 135 ÷ 425 3.5 ÷ 35 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
1200 Vdc (630 Vac) 0.047 ÷ 4.7 150 ÷ 485 3 ÷ 34.5 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
1500 Vdc (650 Vac) 0.033 ÷ 3 175 ÷ 610 2.5 ÷ 33 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
2000 Vdc (700 Vac) 0.015 ÷ 2 225 ÷ 810 2 ÷ 31 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
2500 Vdc (725 Vac) 0.01 ÷ 1.25 280 ÷ 1050 1.5 ÷ 28.5 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
3000 Vdc (750 Vac) 0.0068 ÷ 0.68 370 ÷ 1500 1.5 ÷ 26.5 7x16x26.5 ÷ 38x57.5x57.5 22.5 ÷ 52.5
