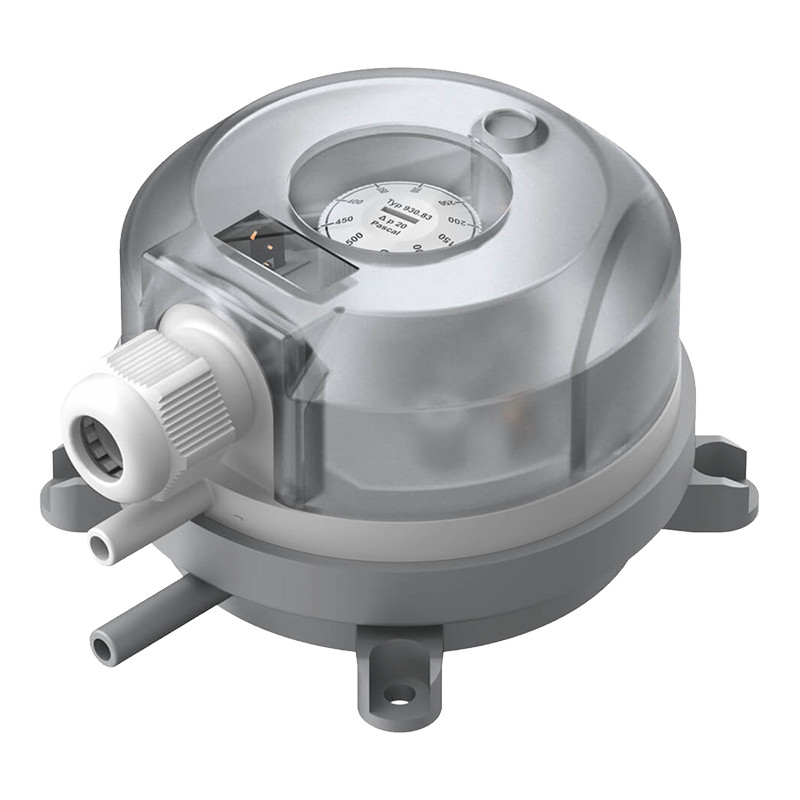

Presostat różnicowy 930.8X CLIMAIR
Presostat różnicowy 930.8X CLIMAIR

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Beck

Presostat różnicowy 930.8X CLIMAIR

Nastawa ciśnienia presostatu różnicowego do kontroli w zakresie powyżej, poniżej lub różnicy ciśnień powietrza lub innego niepalnego nieagresywnego gazu.


Zastosowanie

  • kontrola fltrów powietrza i dmuchaw,
  • przegrzanie styków przy gorącym powietrzu,
  • regulacja dla powietrza i ochrona przeciwpożarowa,
  • kontrola przemysłowych obiegów chłodniczych,
  • kontrola przepływu w kanałach powietrza,
  • ochrona przed zaszranianiem wymienników ciepła.


Dane techniczne

Maksymalne ciśnienie pracy: 50 mbar dla wszystkich zakresów cisnień
Zakres temperatur: temperatura medium i otoczenia -20°C...85°C.
temperatura obudowy -40°C...85°C
Materiał membrany: silikon, na życzenie dla innych ciśnień pracy także NBR
Moc elektryczna włączania: standardowe wyjście max. 1,5A(0,4A)/250VAC
słaby prąd wyjścia max. 0,1A/24VDC
Przyłącza: dwa węże z tworzywa sztucznego (P1 lub P2) z 6,0 mm przyłączem zewnętrznym:
P1 dla połączenia na wysokie ciśnienia z (+) sygnałów
P2 dla połączenia na niskie ciśnienia z (-) sygnałów
Przyłącza elektryczne: AMP – płaski styk 6,3 mm x 0,8 mm według DIN 46244 albo styk skręcany
Porządek włączania: 1 spoczynek, 2 praca, 3 przew. zasilający
Sposób zabezpieczenia: z/bez zaślepki IP 54/IP 00
z zaślepką, PG – 11 IP 65
Dopuszczenia: włącznik według VDE 0630 ma dopuszczalny prąd 1,5A (0,4A) / 250 V AC
Materiał obudowy: wyłącznik z podporą P2 wykonana z PA 6.6, mocowanie z podpora P1 z POM
Waga z/bez zaślepki: 160/115 g
Trwałość: 106 włączeń


Typ Nastawy dla górnego ciśnienia Robocza różnica ciśnień Tolerancja górnego i dolnego ciśnienia
od do
930,80 0,2 2,0 mbar 0,2 mbar ±15%
930,83 0,5 5,0 mbar 0,2 mbar ±15%
930,84 0,3 4,0 mbar 0,2 mbar ±15%
930,85 2,0 10,0 mbar 1,0 mbar ±15%
930,86 5,0 25,0 mbar 1,5 mbar ±15%
930,87 10,0 40,0 mbar 5,5 mbar ±15%

Uwaga
W tym presostacie ciśnienia nastawia się na pokrętle nastawczym ze skalą ciśnienia bez nastaw manometru. Za pomocą pokrętła można także regulować robocze różnice ciśnień. Wymienione parametry są słuszne przy położeniach pionowych, połączenie z dołu także jest poprawne. Przy poziomym położeniu do góry włączanie następuje przy ciśnieniu wyższym ok. 0,2 mbar.



Wyposażenie

Opis Nr artykułu
Kolano mocujące typu L 6401
Kolano mocujące typu S 6402
Zestaw z 3 stykami skręcanymi 6415
Zaślepka IP 20 dla 911.81 6344
Climaset składający się z 2m. przewodu PCV i 2 metalowych przyłączy kątowych 6550
Climaset składający się z 2m. przewodu silikonowego i 2 metalowych przyłączy kątowych 6556
Climaset składający się z 2m. przewodu PCV i 2 złączek z tworzywa sztucznego 6555
Climaset składający się z 2m. przewodu silikonowego i 2 złączek z tworzywa sztucznego 6557
Dysza 0,8 mm do tłumienia ciśnień uderzeniowych 6338
Dysza 0,5 mm do tłumienia ciśnień uderzeniowych 6334


Wymiary [mm]

PRESOSTAT RÓZNICOWY wymiary

Osłona (zaślepka) 6344
PRESOSTAT RÓZNICOWY osłona (zaślepka) 		Mocowanie 6401
PRESOSTAT RÓZNICOWY mocowanie6401		 Mocowanie 6402
PRESOSTAT RÓZNICOWY mocowanie 6402
Climaset 6555/6557
PRESOSTAT RÓZNICOWY Climaset		 Climaset 6550/6556
PRESOSTAT RÓZNICOWY mocowanie 6550
